报告概述

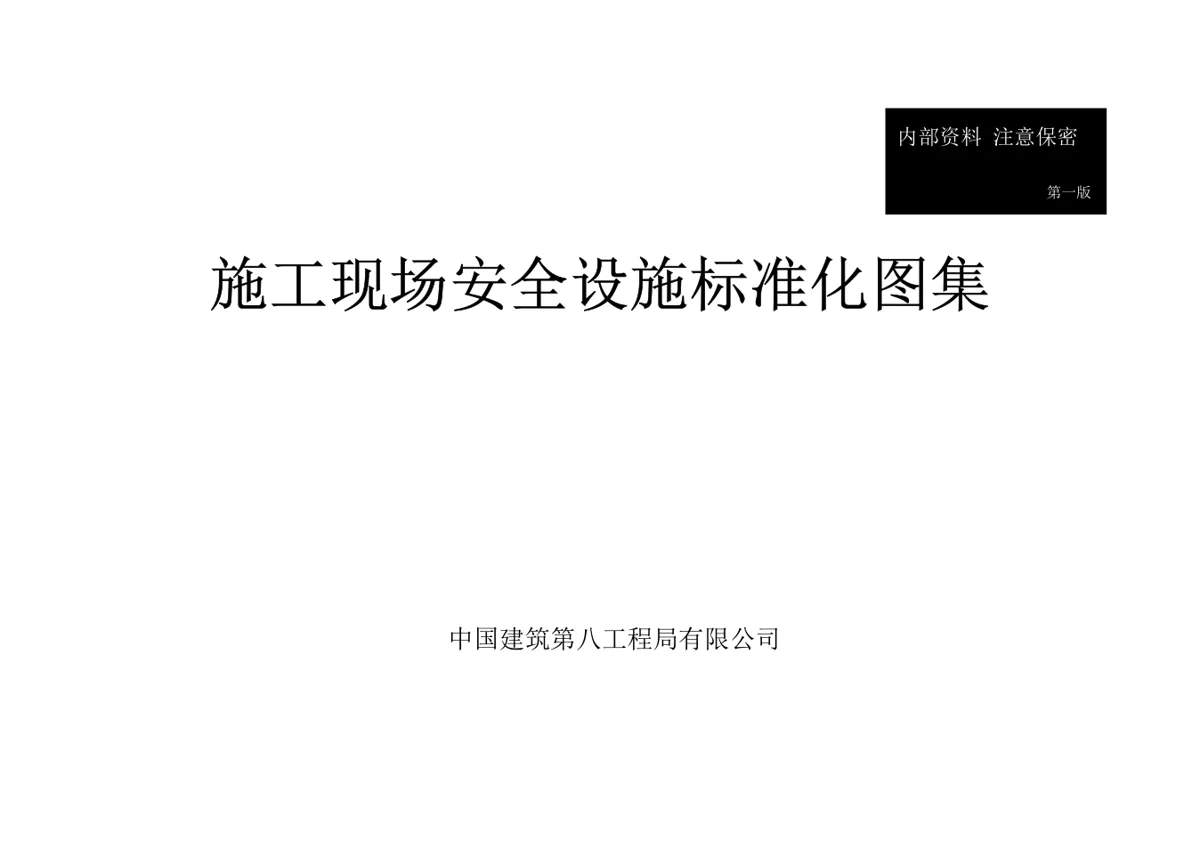

本图集是中国建筑第八工程局有限公司编制的企业内部标准，旨在推动施工现场安全设施规范化、标准化、同质化。内容覆盖高处作业防护、脚手架、临时用电、起重机械、施工机具、消防及其他共七大类，包含防护设施的具体做法、节点详图、材料规格及管理流程。图集图文并茂，突出细部节点，便于操作实施，并充分考虑项目成本与地域差异，提供了多种实施方案供选择。
报告的核心结论
安全设施应实现工具化、可周转，提升本质安全水平。
图集在设计防护设施时，强调采用定型化、工具化构件，如工具式防护栏杆、可周转的电梯井防护门等，便于安装拆卸和重复使用，降低长期成本，同时提高安全防护的可靠性和效率。
第1-6章（高处作业至消防）为强制性条文，第7章为推荐性。
图集作为企业内部最低标准，明确了强制性执行范围和推荐性内容。项目必须遵守前六章的规定，确保基本安全，第七章则根据实际情况灵活采用，兼顾标准化与灵活性。
地方标准优先于本图集，本图集作为补充标准使用。
当项目所在地有具体建设主管部门标准时，应优先执行地方要求；地方未明确时，则以本图集为准。这保证了标准化图集的广泛适用性和合规性。
报告回答的关键问题
基坑临边防护栏杆的标准做法是什么？
基坑临边防护采用两道防护栏杆，下道离地600mm，上道离地1200mm，立杆间距不超过2000mm，距坑边不小于500mm。内侧满挂密目安全网，外侧设200mm高踢脚板，刷红白或黄黑相间警戒色，并设置排水沟和警示标识。
电梯井口防护门的高度和材质要求？
电梯井口安装不低于1500mm高的工具式防护门，底部设200mm高木质踢脚板，刷红白或黄黑警示色。防护门可采用钢管和钢网焊接，或方钢与钢丝网制作，门下部与平台间隙不超过100mm，并设自动锁扣。
施工现场临时用电电缆敷设有哪些安全要求？
电缆必须埋地或架空敷设，严禁地面明设。埋地深度不小于0.7m，上下左右敷设50mm厚细砂，覆盖硬质保护层；架空时应沿电杆或墙壁敷设，采用绝缘子固定，最大弧垂距地不小于2.0m。同时需设置短路和过载保护。
报告中的代表性数据
基坑临边防护栏杆高度
不适用，符合《建筑施工高处作业安全技术规范》JGJ 80-91要求，为强制性条文化标准。
电梯井防护门高度
不适用，采用工具式防护门，底部设置200mm高踢脚板。
电缆埋地深度
不适用，按《施工现场临时用电安全技术规范》JGJ 46-2005执行。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 高处作业防护：包含基坑、楼层、阳台、屋面临边防护的多种方案（钢管搭设、工具式防护栏杆）的详图、节点和材料规格。
- 洞口防护：预留洞口（按尺寸分类）、电梯井口（防护门及水平隔离）、后浇带及变形缝的标准化做法与图示。
- 脚手架部分：落地式与悬挑式脚手架的构造要求、剪刀撑设置、连墙件布置间距表及节点详图。
- 临时用电：配电箱防护棚、电缆埋地与架空、外电防护安全距离表格、室外照明灯架基础及安装详图。
- 起重机械：塔机防爬防护、司机上塔通道、附墙安拆平台、施工电梯安全通道及楼层防护门的标准做法。
- 施工机具防护：木工车间、钢筋加工棚、套丝机防护棚、电焊机防护罩、气瓶防护（氧气乙炔瓶）的尺寸、材质及安全操作要求。
- 消防设施：消防水泵防护棚、楼层消火栓与消防箱配置标准、危险品仓库结构、集中充电室及充电柜规格。
- 其他设施：门禁系统、洗车装置、工地围墙、吸烟室饮水室、安全讲评台、食堂、宿舍（管理人员及工人）、浴室、卫生间的平面布置图、效果图及卫生与管理要求。
- 附录：安全设施管理流程（从策划、制作、搭设、验收到拆除的完整流程图）。
