报告概述
本报告聚焦人造金刚石在AI算力革命中的角色转变，分析其从传统工业耗材向高端制造核心材料的价值跨越。报告重点研究两大应用方向：金刚石散热作为高算力时代终极散热方案，以及金刚石钻针在高阶PCB材料升级中的刚需属性。覆盖全球AI芯片功耗增长、散热瓶颈、PCB材料体系迭代、产业政策及企业布局，提供产业前景与投资建议。
报告的核心结论
散热成为算力释放核心瓶颈，金刚石散热是终极解决方案。
AI芯片功耗快速攀升，传统散热材料触及物理极限。金刚石热导率可达2200W/m·K，是铜的5.5倍，且首批搭载金刚石散热技术的服务器已实现商业化交付，验证了其在高算力场景的可行性。
金刚石钻针成为高阶PCB加工的刚性需求工具。
AI算力升级推动PCB材料体系向M9级演进，其高硬度石英布使传统钨钢钻针寿命骤降至100-200孔。金刚石钻针寿命可达万孔以上，成为解决加工瓶颈的必需品，产业化验证加速推进。
2026年有望成为金刚石在AI领域产业化的0-1拐点。
2026年2月，全球首批金刚石散热服务器交付，国内首条8英寸热沉片生产线落成，多家企业推进金刚石钻针客户验证。产业化落地节奏明显加速，标志着从技术验证迈入规模化应用阶段。
行业投资主线从传统景气切换至AI算力驱动。
以往金刚石行业定价依赖制造业周期或消费替代品，当前需求转向算力基础设施升级带来的增量空间。金刚石散热与钻针切入AI链条，有望带动估值体系重估。
报告回答的关键问题
金刚石如何解决AI芯片散热难题？
金刚石凭借最高2200W/m·K的热导率，是已知导热性最强的材料。作为芯片衬底或热沉片，可将热量迅速传导至外部，避免热点形成。GaN-on-Diamond技术使晶体管工作温度降低40%以上，延长器件寿命约10倍，已成功应用于英伟达H200 GPU服务器。
为什么PCB钻针需要改用金刚石？
AI服务器PCB升级至M9级材料，其石英布硬度接近钨钢，传统钻针寿命从800-1000孔骤降至100-200孔，且孔壁质量差。金刚石钻针硬度极高，寿命可达万孔以上，并改善孔壁光洁度，成为高阶板材加工的刚需。
金刚石散热市场空间有多大？
报告预测，2030年全球AI芯片市场规模约3万亿元。假设金刚石散热价值量占比8-10%、渗透率20-30%，中性情景下市场空间达480-900亿元。乐观情况下渗透率达40%、价值量12%，则有望形成千亿级市场。
报告中的代表性数据
2030年全球AI芯片市场规模预测
2030年，据IDTechEx报告《AI Chips for Data Centers and Cloud 2025-2035》预测，基于人工智能数据中心部署和商业化增长。
金刚石散热市场规模（中性情景）
2030年，假设金刚石散热在AI芯片环节价值量占比8-10%，渗透率20-30%，据此测算得出。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么

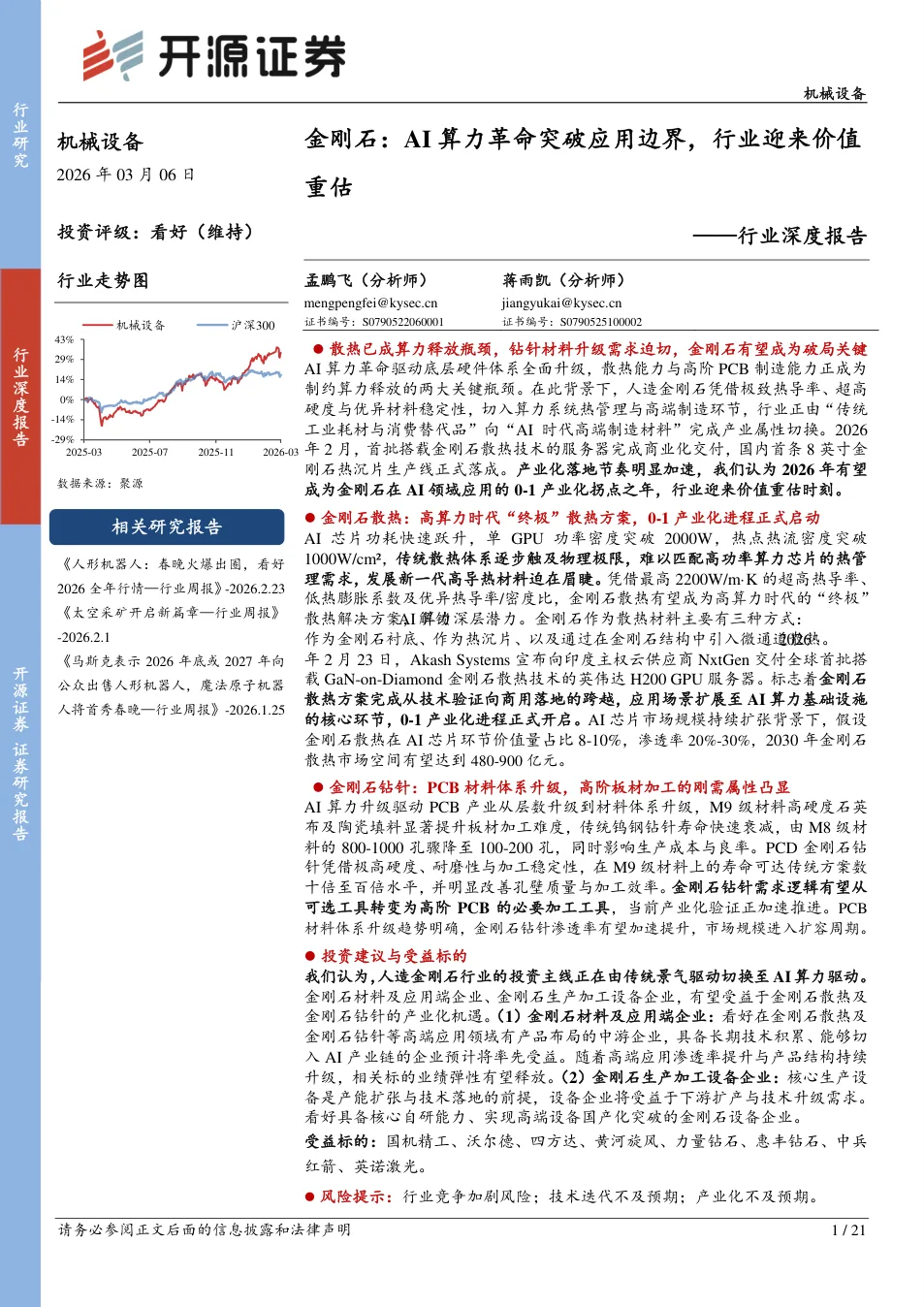

- 完整市场数据与趋势图表：包括NVIDIA GPU架构功耗演进图、芯片热点示意图、PCB材料体系升级表、全球PCB钻针市场规模及增速等。
- 主要研究模型与评价维度：散热材料性能对比（热导率、热膨胀系数、密度比）、金刚石散热市场空间敏感性测算模型。
- 产业动态与里程碑事件：全球首批搭载金刚石散热技术的英伟达H200 GPU服务器交付细节、国内首条8英寸热沉片生产线落成、Akash Systems与英伟达技术合作进展。
- 重点企业布局分析：详细梳理国机精工、沃尔德、四方达、黄河旋风等8家受益标的的金刚石散热及钻针业务进展、技术储备和产能规划。
- 政策与战略分析：我国人造金刚石出口管制政策演变（2024-2025年）、产业链自主可控能力、产品涨价逻辑。
- 投资建议与受益标的：提出材料端和设备端两条投资主线，并给出具体受益公司列表及盈利预测与估值表。
- 风险提示：行业竞争加剧、技术迭代不及预期、产业化进程慢于预期等三大风险。
- 产业链全景图：从上游石墨、设备到中游金刚石生产再到下游散热、钻针等应用的完整产业体系，强调我国在产量、设备上的主导地位。
