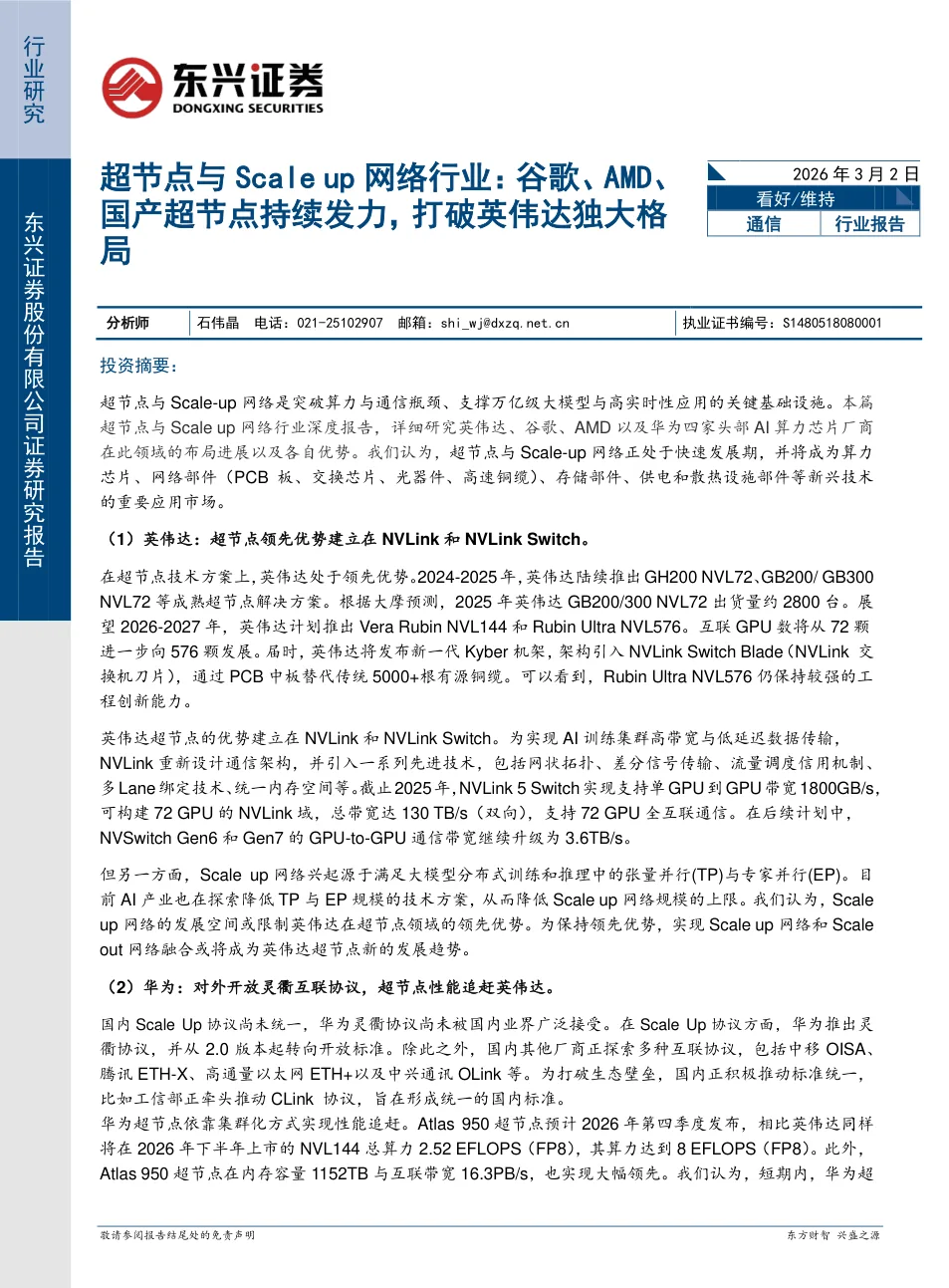

报告概述

本报告深入研究了英伟达、谷歌、AMD和华为四家头部AI算力芯片厂商在超节点与Scale-up网络领域的布局进展和各自优势。报告详细分析了各厂商的Scale-up协议、互联技术（如NVLink、OCS、UALink、灵衢）、超节点产品迭代以及拓扑架构，并对比了性能、功耗、成本等关键指标。此外，报告还探讨了超节点作为支撑万亿级大模型关键基础设施的作用，以及当前竞争格局从英伟达一家独大向多极发展的趋势。读者可通过本报告全面了解超节点技术的发展现状、技术路线差异及投资机会。

报告的核心结论

英伟达超节点领先，但谷歌、AMD、华为正形成挑战。

英伟达凭借NVLink和NVLink Switch构建了成熟的超节点方案，如GB200 NVL72和VR200 NVL72，在性能和市场出货量上领先。然而，谷歌通过光电路交换机（OCS）实现独特的光互联方案，AMD联合多家企业推动开放标准UALink，华为则以集群化方式在算力上追赶，超节点市场正从英伟达独大转向多极竞争格局。

谷歌OCS光交换技术构筑高技术壁垒，路线独树一帜。

谷歌是全球首个将光电路交换机（OCS）大规模商用部署于Scale-up网络的企业，其Palomar OCS通过MEMS微反射镜实现全光交换，功耗仅108W，远低于同容量电交换机，且可跨多代光模块复用。但OCS商用面临端口扩展、交换时延（10-20毫秒）和插入损耗等挑战，谷歌为此自研了光电路交换机、波分复用光收发模块和光环形器三大核心组件。

UALink开放标准有望成为英伟达NVLink的有力竞品。

UALink联盟已获超100家成员支持（包括AMD、谷歌、微软、阿里巴巴等），旨在打破单一厂商锁定。协议1.0支持每通道200G、最多1024个加速器互联，物理层基于以太网SerDes，延迟优化至端到端RTT<1微秒。AMD Helios机架采用双宽设计，功耗仅64.8kW，对比英伟达GB200 NVL72的145kW优势显著，预计2026年下半年出货，2027年生态成熟。

华为超节点以集群化实现性能追赶，协议标准化仍需推进。

华为CloudMatrix 384集成384颗昇腾910C NPU，通过全光互联实现269TB/s总带宽，BF16算力300 PFLOPS，与英伟达GB200 NVL72接近。下一代Atlas 950超节点预计2026年Q4发布，FP8算力达8 EFLOPS，远超英伟达NVL144的2.52 EFLOPS。但华为灵衢协议尚未被国内业界广泛接受，国内正推动统一标准CLink，下一代Atlas 950改用柜内铜缆+柜间光缆混合方案以平衡TCO。

报告回答的关键问题

英伟达NVLink与谷歌OCS光交换技术有何区别？

英伟达NVLink采用电分组交换，通过NVLink Switch芯片实现铜缆/光纤互联，提供高带宽低延迟（百纳秒级），但功耗较高。谷歌OCS采用光电路交换，通过MEMS微镜直接引导光束，无需光电转换，功耗极低（108W），但交换时延约10-20毫秒。两者技术路线不同：英伟达侧重性能堆叠，谷歌侧重光互联规模化和低能耗。

UALink开放标准能否打破英伟达的垄断？

UALink作为开放标准，已获超100家成员支持，物理层基于以太网SerDes，支持最多1024个加速器互联，协议1.0已发布。其优势在于避免单一厂商锁定，允许异构融合。但UALink生态尚处建设初期，交换芯片预计2027年商用，而英伟达NVLink已形成强大生态壁垒。短期内难以完全打破垄断，但长期有望成为重要替代方案。

华为超节点如何实现性能追赶英伟达？

华为通过增加NPU数量弥补单芯片性能差距，CloudMatrix 384集成384颗NPU（远超英伟达NVL72的72颗），采用全光互联实现更高带宽。下一代Atlas 950计划用8192颗NPU，FP8算力达8 EFLOPS，是英伟达NVL144的3倍以上。但集群化导致功耗和可靠性挑战，华为正通过混合互联方案优化TCO。

超节点在AI大模型训练中扮演什么角色？

超节点通过Scale-up网络将数十至上千颗XPU高速互联，提供超高带宽（TB/s级）和超低延迟（百纳秒级），专为张量并行和专家并行通信优化，使多GPU如同单台超级计算机协同工作，是支撑万亿级大模型训练与推理的关键基础设施。

报告中的代表性数据

180 PFLOPS（TF32），功耗145 kW

GB200 NVL72超节点算力与功耗

2024-2025年，英伟达GB200 NVL72超节点提供180 PFLOPS TF32 Tensor Core算力，总内存带宽576 TB/s，功耗145 kW，是行业标杆级产品。

300 PFLOPS（BF16），功耗600 kW

CloudMatrix 384超节点算力与功耗

2025年，华为CloudMatrix 384超节点集成384颗昇腾910C，BF16密集算力约300 PFLOPS，与GB200 NVL72接近，但功耗达600 kW（约为英伟达的4倍），主要因全光互联和更多芯片。

64.8 kW

AMD Helios机架功耗

2026年（预计），AMD MI455x系列Helios机架采用双宽设计，总功耗仅64.8 kW，相比英伟达GB200 NVL72的145 kW降低约55%，在功耗效率上具有显著优势。

以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。

完整报告包含什么

  • 超节点与Scale-up网络定义及技术动因：详细解释了张量并行、专家并行对网络带宽和延迟的极高要求，以及Scale-up网络（左）与Scale-out网络（右）在算力规模、资源利用率、通信延迟、内存访问、标准化等方面的特点对比。
  • 英伟达超节点深度拆解：包含NVLink通信架构创新（差分信号、信用机制、多Lane绑定等），GB200 NVL72至VR200 NVL72及未来Rubin Ultra NVL576的演进路线，以及铜缆互联、NVLink Switch芯片规格、拓扑结构等工程细节。
  • 华为灵衢协议及CloudMatrix 384架构分析：包括UB协议栈的物理层、链路层、传输层等定义，nD-FullMesh拓扑设计，以及超节点三层网络平面（UB、RDMA、VPC）和全光互联方案的光模块用量统计。
  • 谷歌OCS光交换技术与TPU超节点演进：深入讲解Palomar OCS的MEMS微镜工作原理、W形光路设计，以及TPU v4至v7超节点中Cube+3D Torus+OCS的层级架构、Twisted 3D Torus拓扑创新。
  • AMD UALink开放标准与Helios机架设计：包括UALink协议栈架构、与博通SUE技术的对比，以及Helios机架的双宽设计、计算托盘与交换托盘的布局、与英伟达NVL72的参数对比。
  • 投资建议与风险提示：报告给出了具体的投资方向（看好谷歌、AMD及国产超节点厂商；看好超节点供应链如PCB背板、高速铜缆、光模块等），并列出LLM技术路径变化、性能功耗平衡、供应链出货风险等四项风险提示。

本页内容由川海智库整理，用于帮助读者快速了解报告主题、核心观点和主要内容。由于报告量大、人工能力有限，部分观点、数据、统计口径或表述可能存在偏差，具体内容请以完整报告原文为准。
