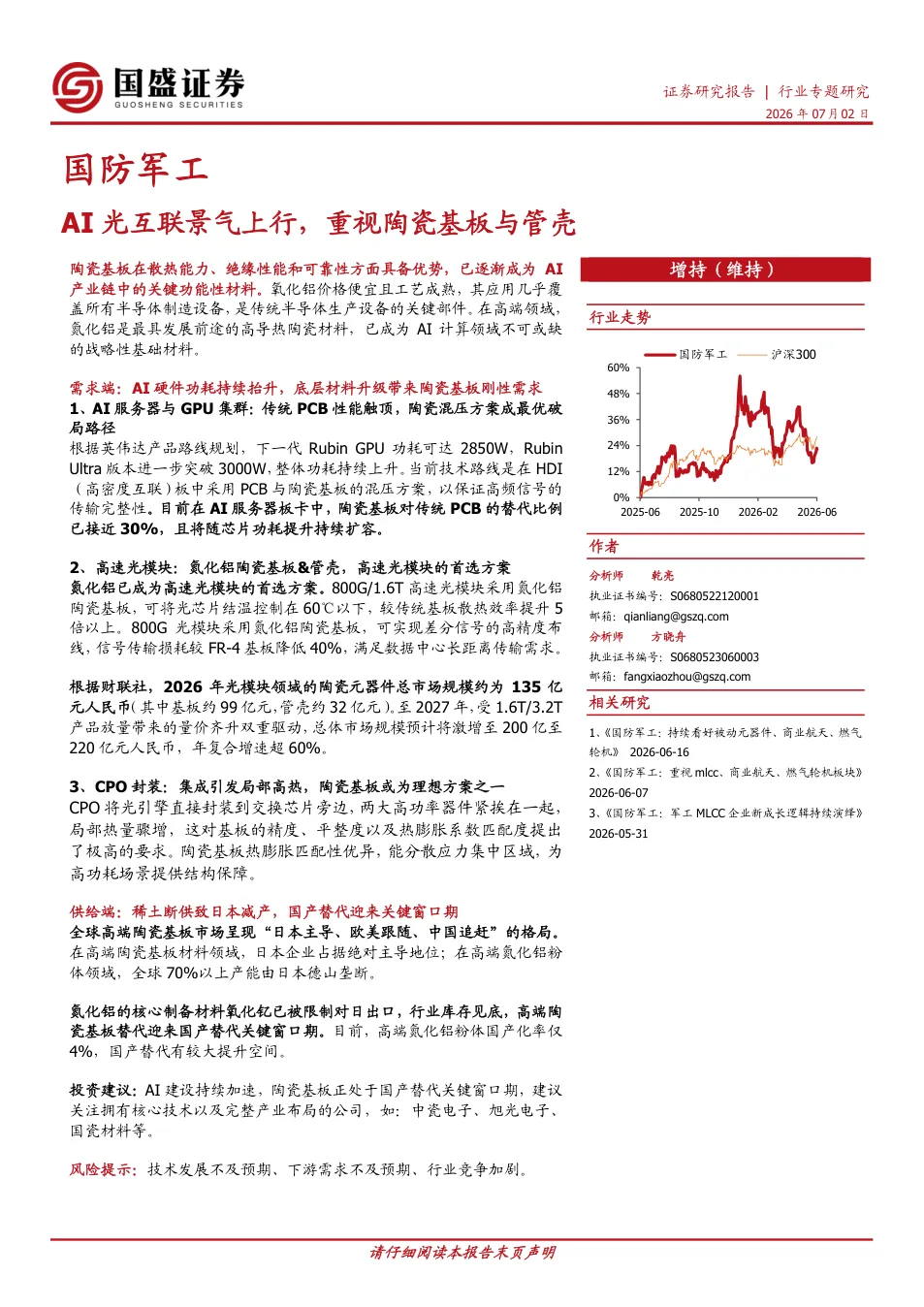

报告概述
本报告聚焦陶瓷基板与管壳在AI产业链中的关键作用。研究对象包括氧化铝、氮化铝等陶瓷材料，覆盖AI服务器GPU集群、高速光模块（800G/1.6T）以及CPO封装三大应用场景。报告从需求端（硬件功耗升级驱动的材料替代）和供给端（稀土出口管制下的国产替代）两个维度展开分析，梳理了陶瓷基板的性能优势、市场空间及竞争格局。该报告有助于投资者理解陶瓷基板作为AI底层材料的投资逻辑，把握国产替代窗口期的产业机会。
报告的核心结论
AI功耗攀升驱动陶瓷基板刚性需求
随着英伟达Rubin GPU功耗突破3000W，传统PCB在散热和信号完整性上触及天花板。陶瓷基板凭借高导热、低热膨胀等特性，在GPU底部核心区和服务器正交背板等场景形成局部替代，当前在AI服务器板卡中替代比例已接近30%，并随芯片功耗提升持续扩容。
氮化铝陶瓷基板主导高速光模块市场
800G/1.6T光模块中，氮化铝陶瓷基板可实现低于60℃的结温控制和40%的信号损耗降低，成为首选方案。据财联社数据，2026年光模块陶瓷元器件市场规模约135亿元，至2027年受1.6T/3.2T放量推动，市场有望激增至200-220亿元，年复合增速超60%。
稀土出口管制创造国产替代关键窗口
全球高端陶瓷基板由日本主导，京瓷等垄断八成以上高端DPC基板，而氮化铝粉体70%以上由日本德山供应。中国对氧化钇（氮化铝制备核心助剂）实施出口管制后，1-5月对日出口同比降97.67%，日本龙头减产停产，国内企业迎来替代机遇。目前高端氮化铝粉体国产化率仅4%，提升空间巨大。
报告回答的关键问题
陶瓷基板在AI服务器中扮演什么角色？
陶瓷基板作为封装基座，在AI服务器GPU核心区和正交背板区域替代传统PCB，解决高频信号传输和散热难题。其替代比例已达30%，是全产业链材料升级的关键环节。
高速光模块为何必须用氮化铝陶瓷基板？
高速光模块光电芯片散热密度极高，传统基板无法满足。氮化铝导热系数170-200 W/(mK)，是普通基板的5倍以上，且热膨胀系数与硅匹配，能保证信号完整性和长期可靠性，是800G/1.6T光模块不可或缺的材料。
国内陶瓷基板企业面临哪些替代机遇？
日本因氧化钇断供减产，京瓷等停止接收新订单，海外交付周期拉长。国内企业中瓷电子、旭光电子、国瓷材料等在氮化铝粉体、基板及HTCC管壳领域已实现突破，正加速客户验证和量产，有望填补高端市场缺口。
陶瓷基板市场未来增长空间有多大？
根据财联社数据，2026年光模块陶瓷元器件市场规模约135亿元，预计2027年增至200-220亿元，年复合增速超60%。AI服务器及其他算力硬件的持续升级将进一步打开需求天花板。
报告中的代表性数据
光模块陶瓷元器件市场规模
2026-2027，根据财联社，2026年规模含基板约99亿元、管壳约32亿元；2027年受1.6T/3.2T量价齐升驱动，年复合增速超60%。
陶瓷基板对传统PCB替代比例
2026年，当前AI服务器板卡中，陶瓷基板在GPU核心区及正交背板等场景的渗透率，随芯片功耗提升持续增长。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
