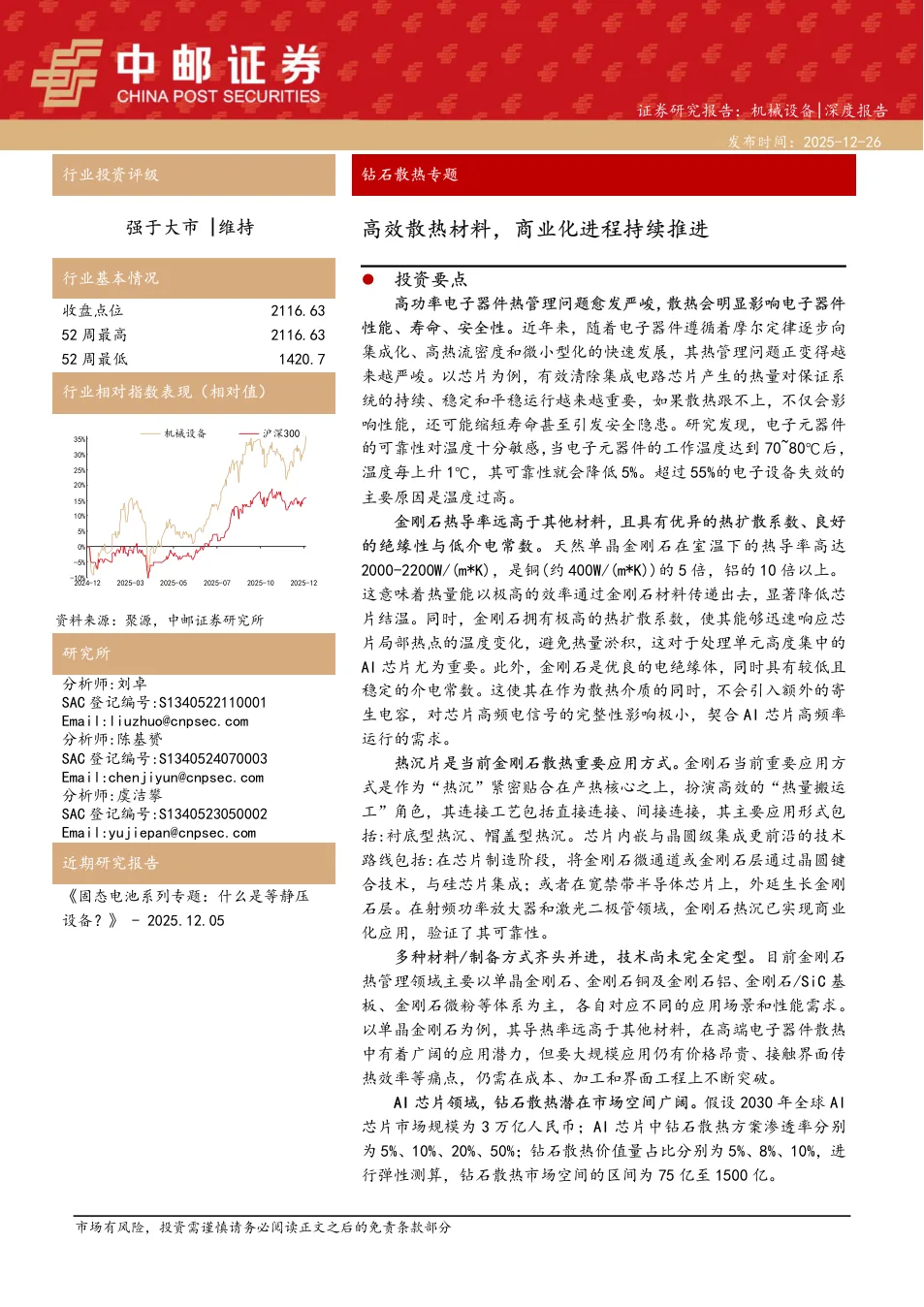

报告概述
报告聚焦金刚石作为高导热材料在电子器件散热中的优势、应用形式（热沉片、芯片内嵌等）、多种材料体系（单晶、多晶、复合材料）及制备技术，并测算AI芯片领域钻石散热潜在市场空间，对投资者了解新兴散热技术商业化进展有参考价值。
报告的核心结论
金刚石热导率远超传统散热材料，是解决高功率器件热管理问题的关键材料。
天然单晶金刚石室温热导率达2000-2200W/(m*K)，是铜的5倍、铝的10倍以上，兼具高绝缘性和低介电常数，能显著降低芯片结温并保障高频信号完整性，契合AI芯片等高功率器件散热需求。
金刚石散热技术路线多元，技术尚未完全定型。
目前主要体系包括单晶金刚石、多晶金刚石、金刚石-铜/铝复合材料和金刚石/SiC基板，各自对应不同应用场景。制备方式有HPHT、HFCVD、MPCVD等，在成本、尺寸和界面工程上仍在突破，产业处于快速发展阶段。
AI芯片领域钻石散热潜在市场空间巨大。
基于2030年全球AI芯片市场规模约3万亿人民币的假设，按钻石散热方案渗透率5%-50%、价值量占比5%-10%弹性测算，市场空间区间为75亿至1500亿元，显示出从高价值细分市场向主流量产市场扩展的潜力。
金刚石热沉已在部分领域商业化，正向AI芯片拓展。
在射频功率放大器和激光二极管领域，金刚石热沉已实现商业化应用，可降低热阻45-50%、提升光输出功率25%。在AI芯片领域，Akash等公司宣称钻石冷却技术可将GPU温度降低10-20摄氏度，节省冷却成本。
报告回答的关键问题
金刚石散热为什么适合AI芯片？
AI芯片功耗高、热流密度大，传统散热材料难以满足。金刚石热导率极高（2000-2200W/(m*K)），可快速传导热量；热扩散系数高，能迅速响应局部热点；同时绝缘且介电常数低，不影响高频信号完整性，因此是AI芯片散热的理想材料。
金刚石散热有哪些主要技术路线？
主要包括单晶金刚石（性能最优但成本高，适合高端器件）、多晶金刚石（性价比高）、金刚石-铜/铝复合材料（兼顾导热与加工性，热导率约500-600W/(m*K)）以及金刚石/SiC复合基板（热导率超800W/(m*K)）。制备方式以CVD（HFCVD、MPCVD）和HPHT为主。
钻石散热市场空间有多大？
报告基于IDTechEx预测，2030年全球AI芯片市场规模约3万亿人民币，假设钻石散热方案渗透率5%-50%、价值量占比5%-10%，弹性测算市场空间为75亿至1500亿元。但实际进展受成本、良率和产业链成熟度影响。
哪些上市公司在布局钻石散热？
报告提及国机精工（MPCVD法，2025年散热收入有望超千万）、沃尔德（CVD金刚石生长全技术掌握）、四方达（可量产12英寸金刚石衬底）、力量钻石（半导体散热材料项目投产）、惠丰钻石（多款散热产品处于下游应用研究阶段）。
报告中的代表性数据
天然单晶金刚石室温热导率
室温，远高于铜（约400 W/(m*K)）和铝，是铜的5倍以上，是当前已知热导率最高的材料之一。
AI芯片领域钻石散热市场空间弹性测算
2030年，基于全球AI芯片市场规模约3万亿人民币，钻石散热渗透率5%-50%、价值量占比5%-10%的假设区间，涵盖不同技术普及程度下的潜在市场。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 金刚石与铜、铝、SiC等散热材料性能对比的图表及详细数据。
- Akash钻石冷却技术在数据中心和GPU上降低热点温度及能耗的具体效果案例。
- 衬底型热沉、帽盖型热沉、芯片内嵌与晶圆级集成等应用形式的详细结构图和技术说明。
- 单晶金刚石、多晶金刚石、金刚石复合材料各自的制备工艺（HFCVD、MPCVD、HPHT、粉末冶金等）优缺点对比。
- 金刚石/碳化硅复合基板在电子封装中的性能优势及Coherent Corp 2025年新品介绍。
- AI芯片领域钻石散热市场空间弹性测算表，覆盖不同渗透率和价值量占比下的具体数值。
- 国机精工、沃尔德、四方达、力量钻石、惠丰钻石等5家上市公司的相关业务布局及收入进展。
- 风险提示：钻石散热产业进展不及预期等潜在风险。
