报告概述

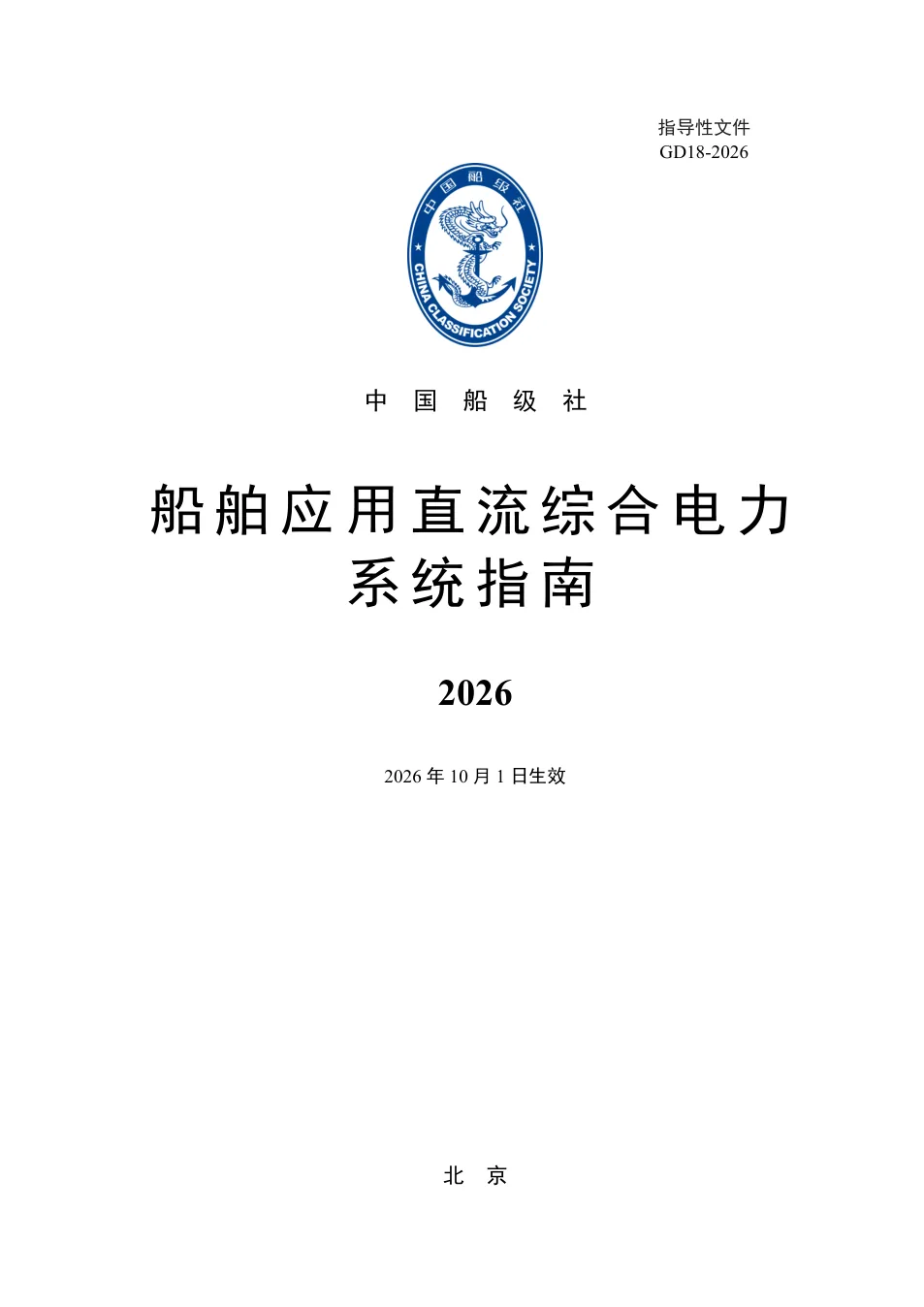

本报告是中国船级社为适应船舶直流综合电力系统快速发展而编制的最新指南，旨在对直流综合电力系统的设计、布置、安装、控制、监控和检验做出系统性规定。报告以国际海事组织目标型标准指南为基础，结合氢能驱动船舶等国家重点研发计划成果，明确了系统的定义、目标与功能要求，提出了集中式和分布式两类典型拓扑结构，并围绕直流配电系统、交流日用配电系统、电气装置、系统保护、控制监测、电磁兼容、故障模式和影响分析等核心环节展开规定。报告还专门为小型船舶设置了补充规定，并提供了短路电流计算与保护校核方法、电磁兼容风险分析与设计报告模板等附录，为船舶设计人员、设备制造商、验船师和船东提供了一套完整的技术依据和操作指引。
报告的核心结论
直流综合电力系统须满足与常规交流配电系统同等的安全性和可靠性。
报告从目标型标准出发，提出系统应在所有正常和故障工况下确保船舶、船员和环境安全，单一故障时能够保持或恢复船舶操纵性。由于直流系统具有低阻抗和电容器特性，短路电流幅值更高、上升更快，设计时必须通过阻断或限流等措施限制故障影响范围，确保系统可用性与传统交流配电系统等效。
直流配电系统保护应采用快速分断与选择性隔离策略。
报告要求通过短路电流计算和选择性保护分析来整定保护电器，并规定了不同故障位置的最长动作时限，例如负载端短路0.2秒内动作、电源端短路0.6秒内动作。保护策略需确保故障被快速隔离，非故障区域持续供电，同时避免保护死区，实现保护电器之间的完全选择性与协调。
功率/能量管理系统（PMS/EMS）是直流综合电力系统的核心控制层。
PMS/EMS负责电源装置自动启停、并网解列、负荷分配、自动卸载非重要负荷和功率限制等核心功能，并与推进控制系统相互独立。报告要求其具备备用电源自动起动和功率限制能力，在系统故障时自动恢复供电，且PMS/EMS自身故障不得导致主电源失电和推进操舵系统失效。
直流综合电力系统支持多类型电源装置接入与综合调度。
报告覆盖交流/直流发电机组、储能装置、燃料电池和光伏发电系统等电源类型，要求各类电源经变流器接入直流母排，并利用PMS/EMS实现全船能源的综合调度。该技术为氢能、光伏等新型清洁能源在船舶上的应用提供了系统接口和规范支撑。
小型船舶应用直流综合电力系统有简化补充规定。
报告专设第8章，适用于船长小于20米的船舶。在产品检验、系统保护、控制和监测等方面适当简化，例如母联保护电器断开时限放宽至1.5秒，电源装置故障保护动作时限放宽至2秒，同时保留基本安全要求，以降低小型船舶应用直流综合电力系统的技术门槛。
报告回答的关键问题
什么是船舶直流综合电力系统？
直流综合电力系统是将全船一次能源和储能能源统一转变为直流电能，经直流配电系统和交流日用配电系统向全船负荷供电，并通过功率/能量管理系统实现综合调度的船舶新型动力电力系统。报告给出了完整定义、组成要素和分类。
直流综合电力系统有哪些典型拓扑结构？
报告将系统分为集中式和分布式两类。集中式正常工况下母联保护电器合闸，各母排分段公共运行；分布式正常工况下母联接触器或隔离开关分闸，各段母排独立运行。直流母排可采用单母线分段或环型母线结构，并支持双极、伪双极等线制形式。
直流系统短路保护如何实现？
报告要求通过短路电流计算和选择性保护分析，合理选用直流断路器、快速熔断器、固态开关等保护电器，并规定不同故障位置的最长动作时限，如负载端短路0.2秒内、电源端0.6秒内，确保故障被快速隔离，非故障区域不受影响且供电连续。
PMS/EMS在直流综合电力系统中起什么作用？
PMS/EMS即功率/能量管理系统，负责电源装置启停、并网解列、负荷分配、自动卸载和功率限制等。报告要求其与推进控制系统独立，在系统故障时自动起动备用电源并恢复供电，同时自身故障不得影响主电源和推进操舵功能。
小型船舶应用直流综合电力系统有哪些特殊规定？
对于船长小于20米的船舶，报告第8章给出了补充规定，在系统保护、监测报警等方面适当简化。例如母联保护电器断开时限放宽至1.5秒，电源装置故障保护动作时限放宽至2秒，同时保留基本安全要求，便于小型船舶经济、灵活地采用该技术。
报告中的代表性数据
储能装置热备用响应时间要求
指南适用期间，报告规定储能装置处于热备用状态时，自接收到PMS/EMS控制信号起，应具备的快速放电响应能力，用于保障系统大功率负载投入时的电压稳定性。
直流配电系统短路保护动作时限要求
指南适用期间，报告对直流配电系统不同位置短路故障时保护电器的最大动作时间作出规定，以确保故障被快速隔离并限制对非故障区域的影响。
失电后备用电源恢复供电时间要求
指南适用期间，当唯一在网供电电源因短路故障切除导致系统失电时，备用电源应在规定时间内自动起动并恢复供电，以维持船舶动力和电力连续。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 报告明确了直流综合电力系统的定义、目标及功能要求，提出了安全、可用性、可靠性等总体目标，并对系统的构成、线制、接地方式和电能质量等基础设计要素作出规定。
- 第2章详细规定了直流配电系统和交流日用配电系统的设计要求，包括集中式、分布式拓扑的母线结构，单母线分段、环型母线的配置要求，以及逆变器供电、岸电接入等工况的适用条件。
- 第3章针对电气装置提出具体要求，覆盖发电机、燃料电池、储能装置、光伏发电系统、变流器、推进电动机和谐波滤波装置等，规定了保护、冷却、轴承、绝缘等方面的技术标准。
- 第4章系统保护部分包括保护电器选择、选择性保护原则、短路电流计算及保护校核方法，并给出了电源装置、负载和母排故障时的保护动作时限和保护协调策略。
- 第5章控制和监测对PMS/EMS的设计提出了详细功能要求，包括电源装置管理、负荷分配、功率限制、备用电源自动起动等，并要求PMS/EMS与推进控制系统相互独立。
- 第6章电磁兼容规定了系统电磁兼容设计和分析要求，给出了系统布局、电缆敷设、隔离滤波、屏蔽和接地等抗干扰设计原则，并提供了电磁兼容风险分析与设计报告模板。
- 第7章故障模式和影响分析（FMEA）要求对直流综合电力系统进行FMEA，考虑全生命周期内可预见的故障和风险，并给出了故障概率和严重度划分原则及可靠性评估方法。
- 第8章为小型船舶应用直流综合电力系统的补充规定，适用于船长小于20米的船舶，在系统保护、监测报警等方面适当简化，同时保持基本安全要求。
- 附录1提供了短路电流计算及保护校核方法，针对直流配电系统和交流日用配电系统分别给出了设备建模、仿真计算和保护校核的详细步骤，可作为设计方计算短路电流的参考。
- 附录2提供了电磁兼容风险分析与设计报告模板，包括电力系统说明、电磁环境分析、设备电磁兼容特性、主要设计措施及预期效果，以及系统布局、布线、滤波、接地的说明框图。
