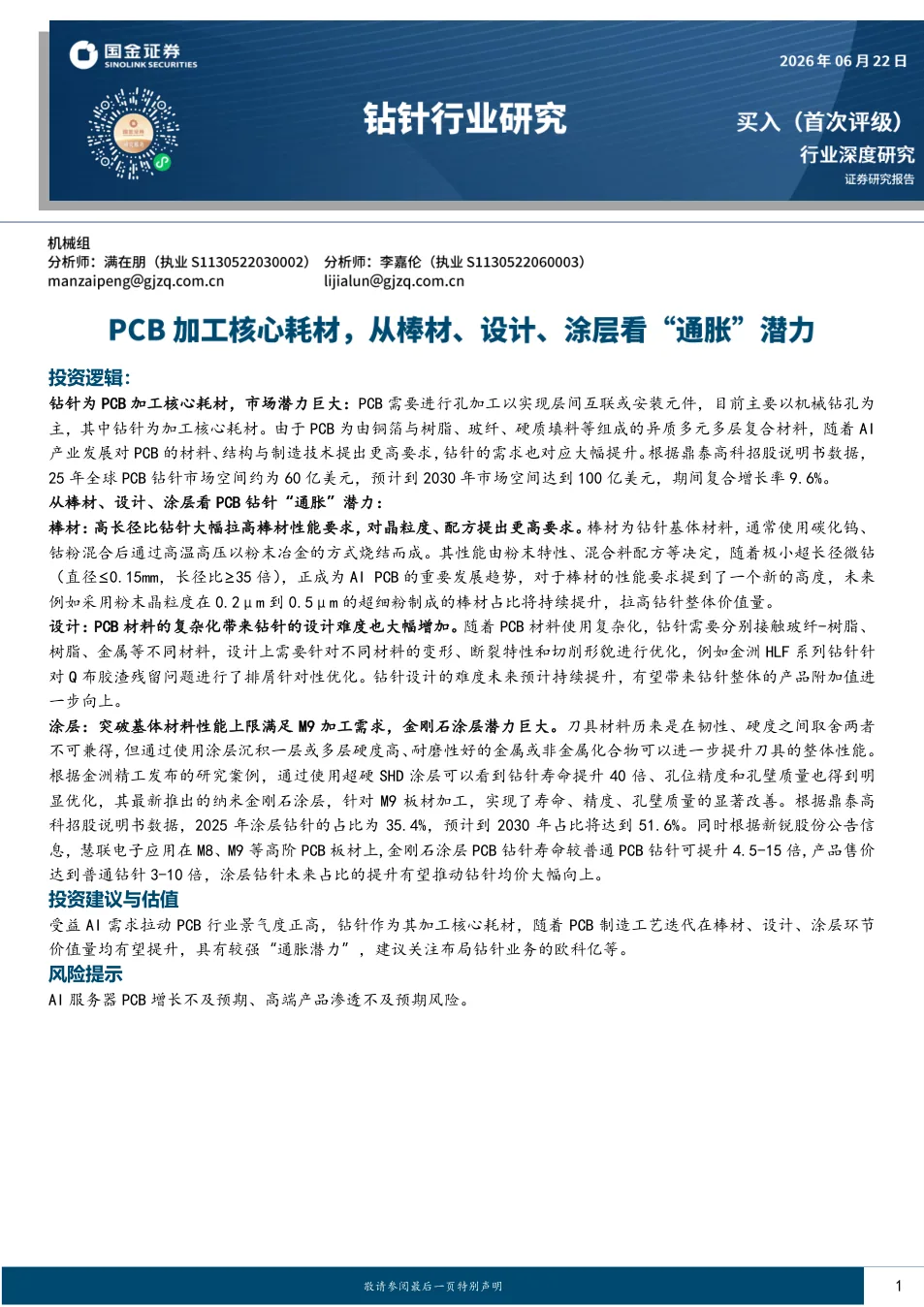

报告概述
本报告聚焦PCB钻针这一核心耗材，系统分析了在AI产业发展推动下，PCB向高多层、高性能、高密度化演进对钻针提出的新要求。报告从棒材、设计、涂层三个技术环节，剖析了钻针价值量提升的路径，并梳理了全球PCB钻针市场空间、竞争格局及重点公司布局。通过该报告，读者可以快速把握PCB钻针行业的增长逻辑、技术升级方向及投资机会。
报告的核心结论
AI产业驱动PCB钻针市场量价齐升
受益于AI服务器、高多层板、HDI等需求拉动，全球PCB市场持续增长，钻针作为加工核心耗材需求量大幅提升。同时，PCB材料与结构升级推动高端钻针需求，预计到2030年全球PCB钻针市场空间将达100亿美元，2025-2030年复合增长率9.6%。
高长径比微钻拉升棒材性能门槛
AI PCB要求极小超长径微钻（直径≤0.15mm，长径比≥35倍），对棒材的晶粒度、配方提出更高要求，如使用0.2-0.5μm超细粉制成的棒材占比将持续提升，从而拉高钻针整体价值量。
涂层技术成为钻针性能突破的关键
金刚石涂层等先进涂层可大幅提升钻针寿命（达普通钻针4.5-15倍）、孔位精度和孔壁质量，同时涂层钻针售价可达普通钻针3-10倍。预计涂层钻针占比将从2025年的35.4%提升至2030年的51.6%，推动钻针均价向上。
高端钻针需求催生行业扩产与并购潮
为满足AI PCB加工对M8/M9级板材、超细径、高长径比钻针的迫切需求，鼎泰高科、金洲精工等龙头加速扩产，欧科亿、民爆光电、新锐股份等通过收购永鑫精工、厦芝精密、慧联电子等方式快速切入，行业集中度有望提升。
报告回答的关键问题
AI如何影响PCB钻针需求？
AI服务器需要高性能PCB，要求材料高频高速、高多层、高密度，因此对钻针的精度、寿命、排屑能力要求大幅提升，推动钻针从普通型向超细径、长径、涂层型升级，市场规模持续扩大，且单位价值量显著提升。
涂层钻针相比普通钻针有哪些优势？
涂层钻针通过PVD或CVD工艺在基体表面沉积耐磨层，可提升硬度、抗黏附性，降低摩擦系数。例如金刚石涂层钻针加工M8/M9板材时寿命提升4.5-15倍，孔位精度和孔壁质量大幅优化，虽售价为普通钻针3-10倍，但单孔成本可下降近30%，性价比突出。
哪些上市公司在PCB钻针领域有布局？
报告中提及的上市公司包括：鼎泰高科（全球PCB钻针龙头，月产能1.3亿支）、中钨高新（子公司金洲精工为微钻领军企业，加速扩产）、欧科亿（拟控股永鑫精工，目标3.5亿支/年产能）、民爆光电（收购厦芝精密，规划27年底月产能1亿支）、新锐股份（收购慧联电子，年产约2亿支PCB工具）。
PCB钻针行业未来有哪些技术升级方向？
未来技术升级方向包括：棒材方面，采用0.2-0.5μm超细晶粒度粉末满足高长径比需求；设计方面，优化螺旋角、钻尖几何等解决多材料切削难题；涂层方面，金刚石涂层尤其是纳米金刚石涂层在M9板材上展现巨大潜力。此外，高长径比微钻（如240倍径）和极小径（0.075mm）产品持续突破。
报告中的代表性数据
全球PCB钻针市场规模
2025/2030E，数据来自鼎泰高科招股说明书，期间复合增长率9.6%，增长驱动力为AI PCB向高多层、高性能发展。
涂层钻针占比
2025/2030E，来自鼎泰高科招股说明书，涂层钻针占比快速提升将推动钻针均价大幅上升。
金刚石涂层钻针性能提升
资料未明确，根据新锐股份公告，慧联电子金刚石涂层PCB钻针应用于M8/M9板材，可使下游客户单孔加工成本下降近30%。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 全球及中国PCB市场增长数据与趋势预测图表，涵盖多层板、HDI、封装基板等细分领域规模与增速。
- PCB钻针产业链全景图，从棒材、设计、涂层到终端应用的完整技术路径分析。
- 钻针产品结构拆解与制造工艺详解，包括混合料配方、烧结、开槽、涂层等环节的Know-How。
- AI服务器PCB材料演进对钻针性能要求的具体案例（如M8/M9板材、PTFE材料等）。
- 主要涂层技术对比（PVD、CVD、金刚石涂层）及其对钻针寿命、孔位精度、孔壁质量的实测效果。
- 鼎泰高科、中钨高新（金洲精工）、欧科亿（永鑫精工）、民爆光电（厦芝精密）、新锐股份（慧联电子）五家重点公司的深度财务分析与估值模型。
- 各公司扩产计划时间表与产能目标（如金洲精工一年四次扩产累计新增近5亿支产能）。
- 行业风险提示，包括AI服务器PCB增长不及预期、高端产品渗透不及预期等。
