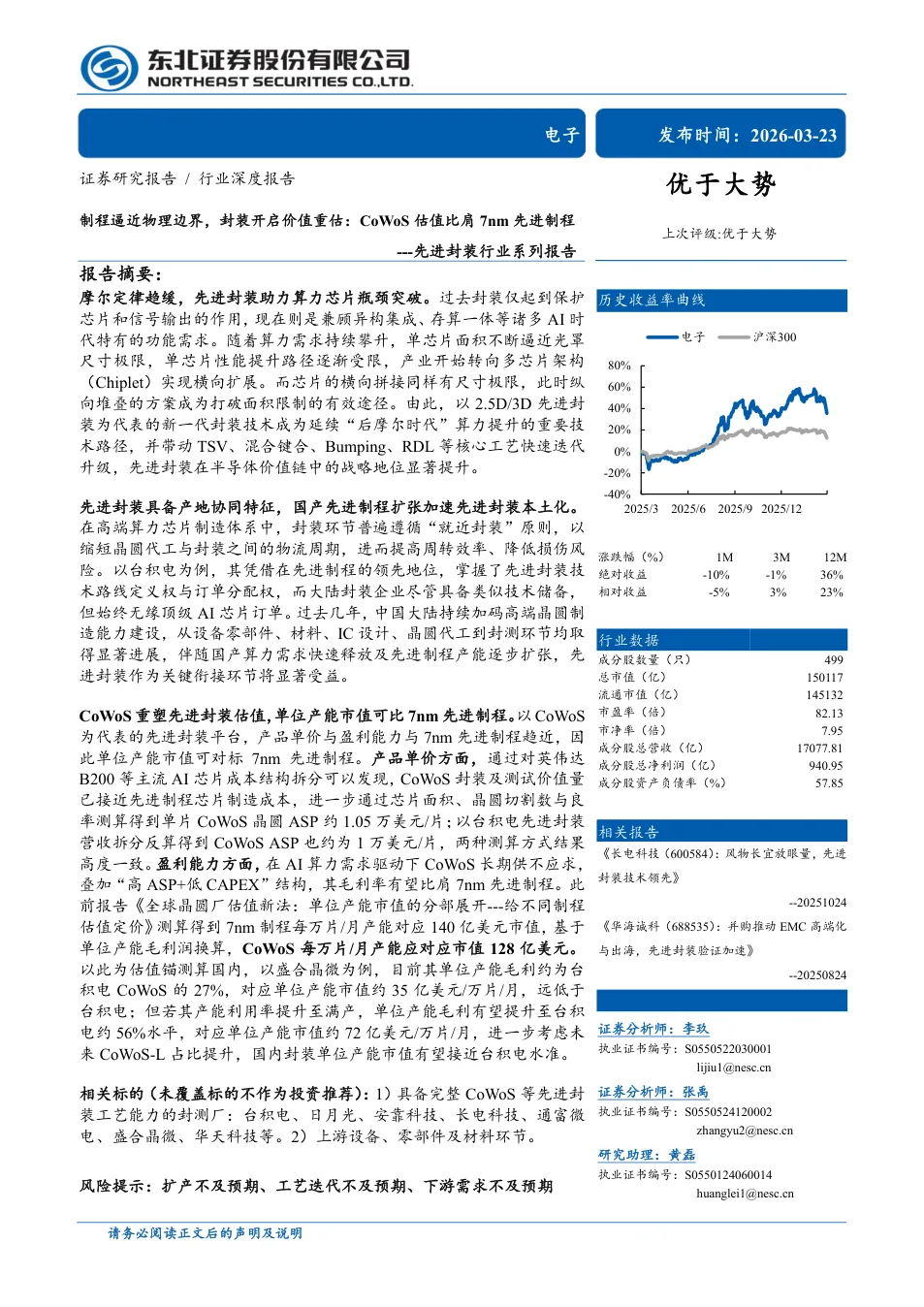

报告概述

本报告聚焦先进封装在AI时代战略地位的提升，系统分析了从传统封装到2.5D/3D先进封装的技术演进路径，重点研究了CoWoS封装平台的价值量、盈利能力及单位产能市值，并与7nm先进制程进行估值对标。报告还深入探讨了"封装就近原则"下的产业格局变化，以及国产先进制程产能扩张如何驱动本土先进封装需求，最后梳理了全球及国内先进封装产业链相关标的。对于关注AI算力基础设施、半导体产业链价值重估及国产替代机会的投资者具有重要参考价值。

报告的核心结论

先进封装已成AI芯片性能突破的关键技术路径

随着摩尔定律放缓，单芯片面积逼近光罩尺寸极限，2.5D/3D先进封装通过TSV、混合键合等技术实现高密度互连，成为延续算力提升的核心方案。CoWoS等平台将互连密度提升至亚微米级，使Chiplet架构从理论走向现实，在AI芯片中已从附属工艺跃升为系统设计核心。

CoWoS单位产能市值可对标7nm先进制程

通过对英伟达B200等主流AI芯片成本结构拆分，CoWoS封装及测试价值量已接近先进制程芯片制造成本。结合台积电财报反算，CoWoS单片ASP约1万美元，毛利率有望达50-60%。以7nm单位产能市值140亿美元为锚，CoWoS每万片/月产能对应市值约128亿美元，估值逻辑需按前道先进制程重估。

国产先进封装将受益于国产算力芯片放量迎来拐点

长期以来，大陆封测企业虽具备CoWoS等先进封装技术储备，但受限于国产先进制程产能不足而缺乏订单。随着国产AI算力芯片起量及先进制程扩产，先进封装本土化需求爆发，大陆封测厂正步入"加速扩产CoWoS产能"的实质性兑现期，技术储备价值将充分释放。

国内先进封装单位产能市值有较大提升空间

以盛合晶微为例，当前产能利用率约63%，单位产能毛利仅为台积电CoWoS的27%，对应单位产能市值约35亿美元/万片/月。满产情景下，毛利率有望从31%提升至40%，单位产能毛利提升至台积电的56%，对应市值约72亿美元/万片/月，若考虑CoWoS-L占比提升，有望进一步接近台积电水准。

报告回答的关键问题

为什么先进封装对AI芯片如此重要？

先进封装通过2.5D/3D技术实现多芯片高密度互连，突破单芯片面积和性能天花板。以CoWoS为例，它可将GPU、HBM等芯片集成在同一硅中介层上，实现TB/s级带宽和极低功耗传输，使Chiplet架构成为AI芯片标配。目前英伟达B200的CoWoS封装测试成本已占芯片总成本的21%，与先进制程制造环节几乎持平。

CoWoS的估值逻辑为什么能比肩7nm制程？

CoWoS与7nm先进制程在价值量和盈利能力上趋近。价值量方面，单片CoWoS晶圆ASP约1万美元，与7nm制程接近；盈利能力方面，CoWoS供不应求带来强定价权，且单位产能资本开支较低（无需EUV设备），毛利率可达50-60%。以单位产能毛利润换算，CoWoS每万片/月产能对应市值约128亿美元，接近7nm的140亿美元。

国产先进封装面临哪些机遇与挑战？

机遇在于国产AI算力芯片起量带动本土先进封装需求，大陆封测厂如长电、通富、盛合晶微等已具备2.5D/3D技术储备，有望受益于就近配套原则。挑战包括产能利用率偏低导致盈利能力不足，与台积电相比单位产能毛利仅为其27%，且面临技术迭代、地缘政治和竞争加剧风险。但满产情况下盈利弹性显著，产能爬坡后估值空间较大。

先进封装市场未来增长空间有多大？

根据报告引用数据，2024年全球先进封装市场规模约407.6亿美元，预计2024-2029年复合增速达10.6%，远高于传统封装的2.1%。至2029年，先进封装占封测市场比重将历史性突破50%。主要驱动力来自AI算力需求爆发和端侧AI渗透率提升，如台积电预测2027年AI手机渗透率将达56%，AI PC渗透率超53%。

报告中的代表性数据

21%

CoWoS封装及测试成本占AI芯片成本比重

英伟达B200 GPU，英伟达B200芯片中，CoWoS及配套测试环节成本为1,367美元/颗，占总成本21%，先进制程制造环节成本1,500美元/颗，两者价值量接近。博通TPU v6中两者几乎持平。

407.6亿美元，复合增速10.6%

全球先进封装市场规模及增速

2024年规模，2024-2029年复合增速，2024年全球先进封装市场规模407.6亿美元，占封测总市场约40%。2024-2029年复合增速10.6%，远高于传统封装的2.1%，至2029年占比将突破50%。数据来源灼识咨询。

56%

盛合晶微满产情景下单位产能毛利占比

2025H1满产测算，以台积电CoWoS单位产能毛利润为基准，盛合晶微当前产能利用率约63%时单位产能毛利仅为其27%；若满产（产能利用率100%），单位产能毛利可提升至台积电的56%，对应单位产能市值约72亿美元/万片/月。

以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。

完整报告包含什么

  • 摩尔定律放缓及Chiplet架构的详细技术原理，包括光罩面积约束、互连带宽/功耗/时延约束的物理背景。
  • 先进封装四代技术演进的完整图解，从引线键合到2.5D/3D的Pitch缩微历程及产业地位变迁。
  • 四大核心工艺（Bumping、RDL、TSV、Hybrid Bonding）的工艺流程与技术参数详解。
  • 全球及中国大陆封测市场规模历史数据与预测（2019-2029年），含传统封装与先进封装增速对比。
  • 台积电CoWoS营收拆解的完整财务模型（2017-2025年），含iPhone InFO、Mac MCM、联发科InFO的倒算过程。
  • 盛合晶微芯粒多芯片集成封装服务的详细经营数据（2023-2025H1），含产能、产量、销量及单片模型拆解。
  • 满产情景下盛合晶微盈利弹性测算的完整表格（固定成本/可变成本拆分、毛利率敏感性分析）。
  • 全球前十大封测企业竞争格局（市占率、技术路线对比），以及台积电、英特尔、三星等巨头先进封装布局。
  • 国内封测龙头长电科技、通富微电、华天科技等公司的产能规划、技术优势及客户拓展情况。
  • 先进封装上游设备（如芯碁微装直写光刻设备）的技术突破与订单进展，以及完整的风险提示条款。

本页内容由川海智库整理，用于帮助读者快速了解报告主题、核心观点和主要内容。由于报告量大、人工能力有限，部分观点、数据、统计口径或表述可能存在偏差，具体内容请以完整报告原文为准。
