报告概述

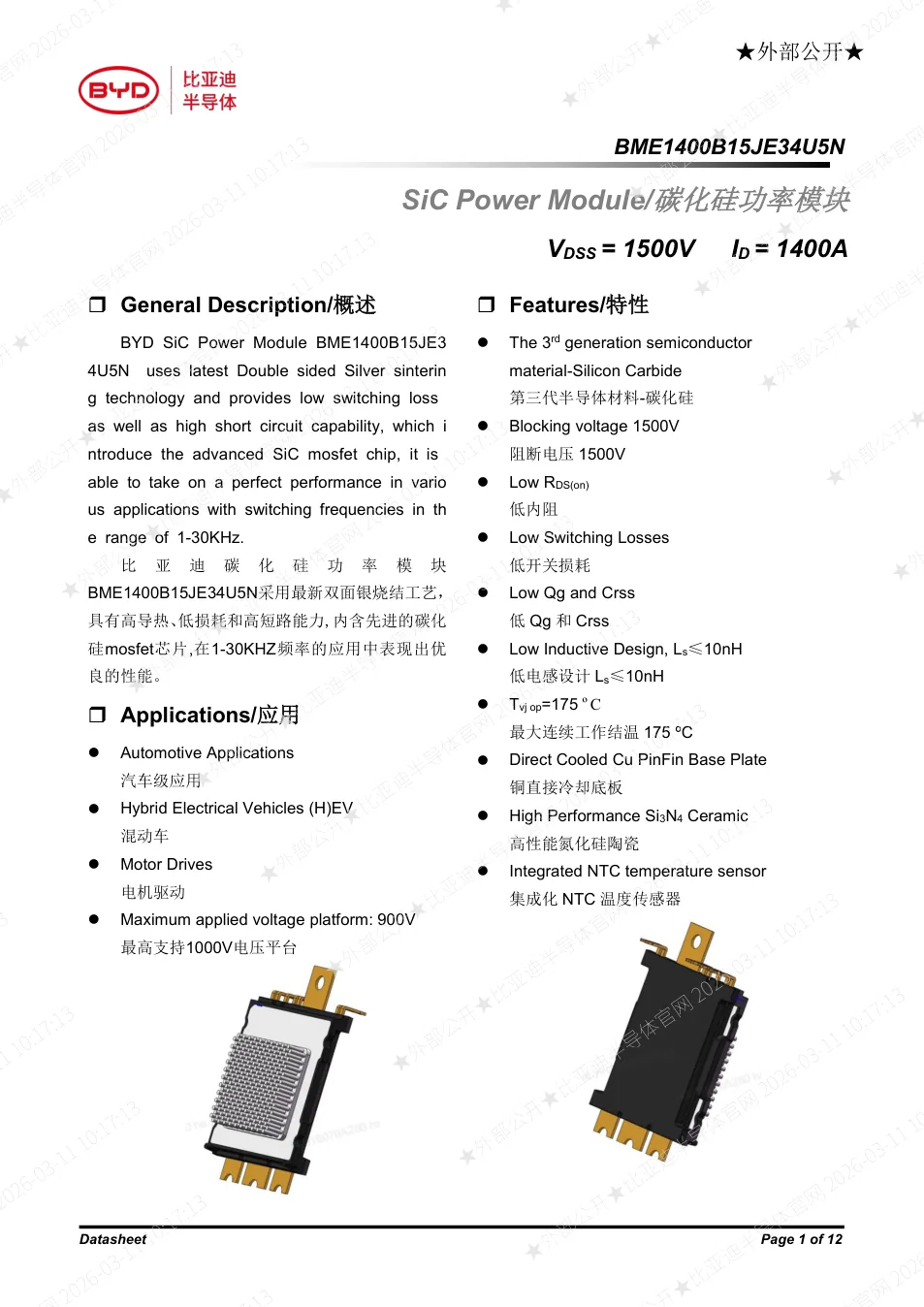

本数据手册详细介绍了比亚迪半导体推出的BME1400B15JE34U5N碳化硅功率模块，采用最新双面银烧结技术和第三代半导体材料碳化硅。手册覆盖了该模块的绝对最大额定值、MOSFET静态与动态特性、体二极管特性、热阻、模块机械特性以及集成NTC温度传感器等关键参数。基于IEC 60747-15等标准，提供了完整的电气、热和机械性能数据，为新能源汽车、电机驱动等高压高频应用中的工程师选型与设计提供可靠依据。
报告的核心结论
采用双面银烧结技术，实现低热阻与高可靠性。
该模块使用最新的双面银烧结工艺，相比传统焊接技术，显著降低热阻（结-冷却液热阻仅0.0716 K/W），提升散热效率与功率循环能力，适用于高功率密度的汽车电驱场景。
阻断电压1500V，支持900-1000V高压平台。
模块额定漏源电压VDSS为1500V，最高支持1000V电压平台，满足800V及更高电压架构的电动汽车主驱逆变器需求，同时具备低电感设计（Ls≤10nH）以减小开关应力。
低内阻与低开关损耗特性提升系统效率。
在25℃条件下，漏源内阻RDS(on)典型值仅2.5mΩ（@600A），开通损耗49.4mJ、关断损耗62.4mJ（@870V/850A），助力逆变器实现更高效率与更长续航里程。
集成NTC温度传感器，简化系统热管理设计。
模块内部集成5kΩ NTC热敏电阻（25℃），并提供B25/50、B25/80、B25/100等多组B值，方便控制器精确监测芯片结温，优化保护策略。
报告回答的关键问题
BME1400B15JE34U5N的额定电压和电流是多少？
该模块额定漏源电压VDSS为1500V，连续漏极直流电流IDRM在Tcool=55℃、Tvj=175℃条件下未标注具体值，但产品型号表明电流等级为1400A（脉冲能力更强）。实际使用需参考完整数据手册中的安全工作区。
该模块适用于哪些电压平台？
报告指出最高应用电压平台支持1000V，因此适用于800V及以下的主流电动汽车高压系统，同时1500V的阻断电压留有充足裕量，可应对过压工况。
模块的工作结温范围是多少？
最大连续工作结温Tvj op为175℃，存储温度范围-40~+150℃，结温范围-55~+175℃，满足汽车级应用的严苛温度要求。
该模块采用什么封装技术？
采用直接冷却铜PinFin基板（Direct Cooled Cu PinFin Base Plate）搭配高性能氮化硅陶瓷绝缘层，实现低热阻和紧凑尺寸（74×70×19.8mm），重量仅310g，适合集成到水冷散热系统中。
报告中的代表性数据
漏源阻断电压 VDSS
Tvj=25℃，漏源电压最大额定值，确保模块在800-1000V系统中安全运行。
漏源导通电阻 RDS(on) 典型值
Tvj=25℃, VGS=18V, ID=600A，导通电阻典型值，低电阻特性有助于降低导通损耗。
最大连续工作结温 Tvj op
—，模块允许的最高工作结温，支持高功率密度应用。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 完整的数据手册包含模块的绝对最大额定值表，详细列出漏源电压、连续/脉冲漏极电流、栅源电压、耗散功率及温度限值等关键限值。
- 提供MOSFET静态特性参数，包括导通电阻、阈值电压、栅极电荷、电容及漏电流等，为驱动电路设计提供精确参考。
- 包含开关特性（开通/关断延迟时间、上升/下降时间）及开关损耗数据（Eon/Eoff），便于计算系统效率与散热需求。
- 体二极管特性参数（正向压降、反向恢复时间、反向恢复电荷与损耗），支持电机控制中续流工况的评估。
- 热阻曲线及热模型信息，结-冷却液热阻典型值为0.0716 K/W，辅助散热系统设计。
- 模块封装轮廓图（Package Outlines）和电路图（Circuit Diagram），明确引脚定义与内部拓扑。
- 安装扭矩推荐值（M4螺丝，1.8-2.4 N·m）及冷却回路压降（10kPa@12L/min），保障可靠装配与冷却效果。
- 使用注意事项章节涵盖运输、存储、防静电及操作安全指导，确保模块长期可靠性。
