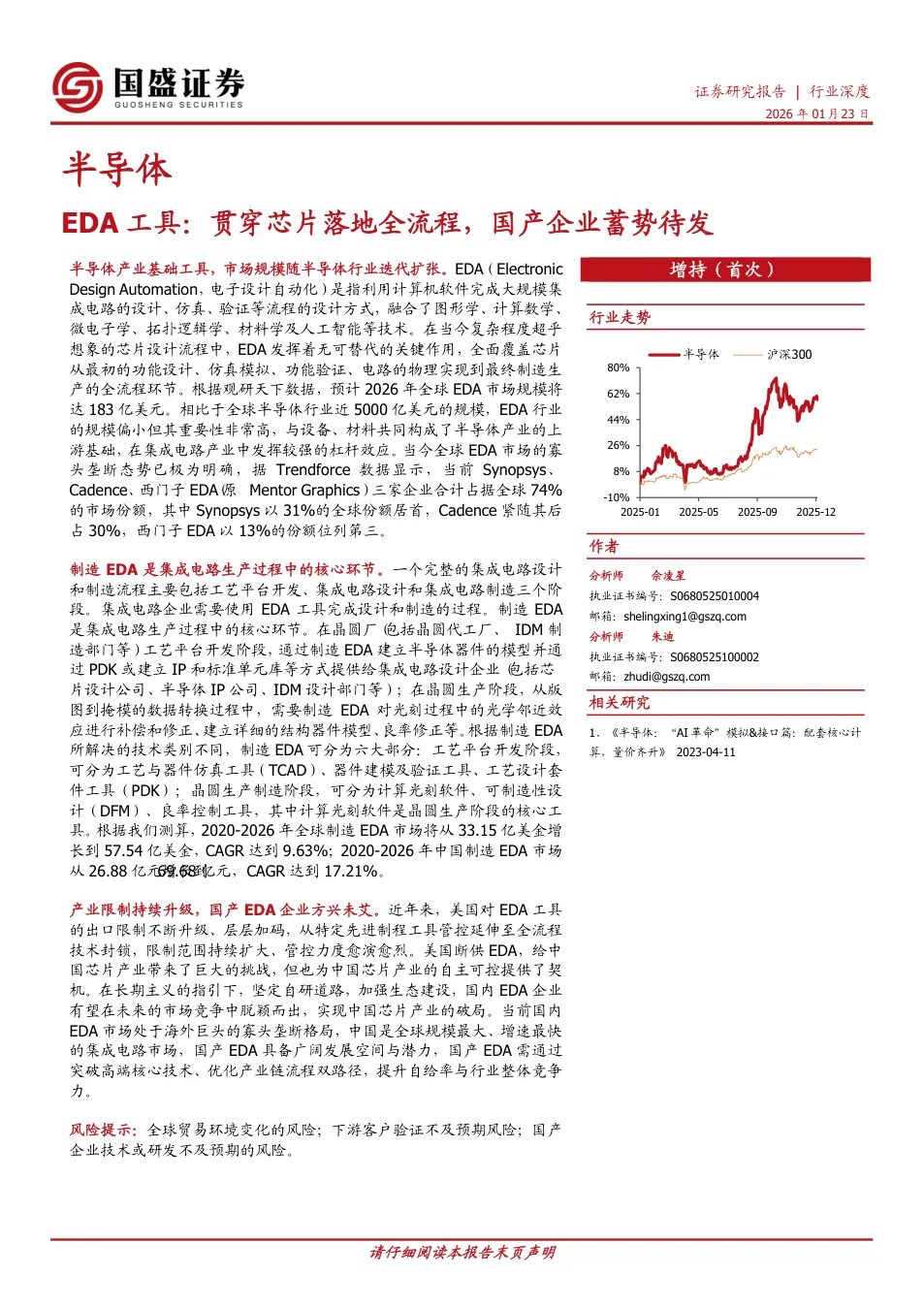

报告概述

报告以EDA（电子设计自动化）为研究对象，系统阐述其在半导体产业链上游的基础地位和杠杆效应。覆盖芯片从功能设计、仿真验证到制造生产的全流程，重点剖析制造EDA的六大类别（计算光刻、TCAD、良率管理、PDK、器件建模、DTCO）及设计EDA。采用市场规模测算框架，结合产业限制升级背景，分析国产EDA的发展空间与路径。读者可借此深入理解EDA如何决定芯片性能与良率，以及国产替代的战略价值。

报告的核心结论

EDA是半导体产业基础工具，市场规模随芯片复杂度持续扩张

报告指出，EDA处于半导体产业链最上游，贯穿芯片设计与制造。随着晶体管数量跃升至千亿级，EDA成为不可替代的关键工具。据观研天下数据，2026年全球EDA市场规模预计达183亿美元，中国市场增速更高，2024年达153亿元，预计2025年达185亿元。

制造EDA是芯片生产核心，涵盖六大类工具驱动先进制程

制造EDA分为工艺平台开发阶段（TCAD、器件建模、PDK）和晶圆生产阶段（计算光刻、DFM、良率控制）。其中计算光刻是核心，包含OPC、SMO、MPT、ILT等技术，直接影响光刻分辨率和良率。报告测算2026年全球制造EDA市场规模将达57.54亿美元，中国达69.68亿元。

美国出口限制持续升级，国产EDA替代刻不容缓

美国对EDA的管控从2018年持续加码，2025年5月要求三家巨头暂停对华支持。报告认为，限制虽带来挑战，但为国产EDA提供自主可控契机。国内EDA市场仍由海外巨头垄断（Synopsys、Cadence、西门子合计占74%），国产化率低，加速自主研发成为破局关键。

AI与先进算力赋能EDA，提升设计效率与自动化水平

报告指出，AI通过“大模型+小模型”协同，在代码生成、仿真验证、时序优化等环节提升效率。头部厂商已落地AI系统，如西门子EDA AI System；英伟达与Synopsys合作将GPU加速融入EDA，推出AI驱动套件，显著缩短芯片设计周期。

报告回答的关键问题

EDA在芯片制造中扮演什么角色？

EDA是芯片设计与制造的核心工具，覆盖从功能设计、仿真验证到物理实现全流程。在晶圆厂中，制造EDA用于工艺开发（如TCAD仿真）和生产阶段（如计算光刻补偿光学邻近效应），确保良率和性能。它被称为半导体产业的“基石”，与设备、材料并列上游基础。

为什么计算光刻软件如此重要？

随着制程微缩至7nm以下，光刻成像受衍射限制产生畸变。计算光刻通过OPC、SMO、ILT等技术对掩模进行反向修正，提升分辨率和工艺窗口。报告指出，它是高端芯片制程的核心环节，直接影响良率。例如14nm节点需多种计算光刻工具，而先进制程对计算光刻种类和复杂度需求更高。

国产EDA企业面临哪些机遇与挑战？

机遇：中国是全球最大、增速最快的集成电路市场（2024年设计业占45%），晶圆代工产能预计2026年超400万片/月（全球最快）。政策推动国产替代，产业生态逐步构建。挑战：技术壁垒高（需10年培养人才），生态绑定强（海外巨头与晶圆厂深度合作），且研发投入规模悬殊（海外龙头年研发超10亿美元）。

AI如何改变EDA行业？

AI与EDA深度融合：大模型承担全局决策，快速匹配工艺节点与IP；小模型聚焦精准执行，减少仿真迭代次数。例如西门子EDA AI System整合多源数据，打破孤岛；Synopsys.ai Copilot基于英伟达GPU加速。AI使设计流程从手动脚本转向自动化，大幅缩短芯片交付周期。

报告中的代表性数据

183.3亿美元

全球EDA市场规模（预计）

2026年，根据观研天下数据，2024年全球EDA市场规模约157.1亿美元，预计2026年达183.3亿美元，2017-2024年复合增长率11.1%。

153亿元（2024年实际），185亿元（2025年预计）

中国EDA市场规模（预计）

2024年实际值，2025年预计值，根据中国半导体行业协会，2024年中国EDA市场规模约153亿元（同比+16.8%），预计2025年增至185亿元（+20.9%）。

Synopsys 31%，Cadence 30%，西门子EDA 13%

全球头部EDA厂商市场份额（2024年）

2024年，据TrendForce数据，三家合计占全球74%份额，高度垄断。Synopsys营收61.27亿美元，Cadence 46.41亿美元。

以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。

完整报告包含什么

  • 完整全球及中国EDA市场规模历史数据与预测图表（2017-2026E），含细分制造EDA市场规模测算。
  • 制造EDA六大类别详解：计算光刻（OPC、SMO、MPT、ILT）、TCAD仿真、良率管理、PDK、器件建模、DTCO的技术原理与应用场景。
  • 设计与工艺协同优化（DTCO）方法论及台积电DTCO示意图，说明如何早期融合制造与设计。
  • 设计EDA分层详解（晶体管级到系统级），按数字/模拟/封装分类，以及各层级仿真验证精度与速度权衡。
  • 美国对EDA出口限制的完整时间线（2018-2025年），含ECCN分类变化及对华为、中芯等影响。
  • 全球EDA行业格局演变图（从分散到寡头垄断），及Synopsys、Cadence、西门子的财务与研发投入对比。
  • AI+EDA融合实践：西门子EDA AI System、英伟达与Synopsys合作细节、Synopsys.ai Copilot架构。
  • 国产EDA企业现状与路径分析，涵盖市场空间、技术短板、生态建设及中长期突破策略。
