报告概述
本报告聚焦AI基础设施升级对印制电路板（PCB）及其核心原材料的技术要求。报告重点分析了电子布、铜箔、树脂三大原材料的低介电性能升级路径，指出低介电常数（Low-Dk）和低介电损耗（Low-Df）是AI PCB设计的关键指标。报告基于Prismark等数据，测算了全球HDI板和18层及以上高多层板对应的CCL原材料市场规模，并梳理了英伟达Rubin服务器带来的M8.5/M9材料需求时间节点。报告还涉及石英纤维布、HVLP铜箔、PCH/PTFE树脂等前沿材料的技术对比与供应商分析，为投资者提供了AI材料赛道的全景视图。

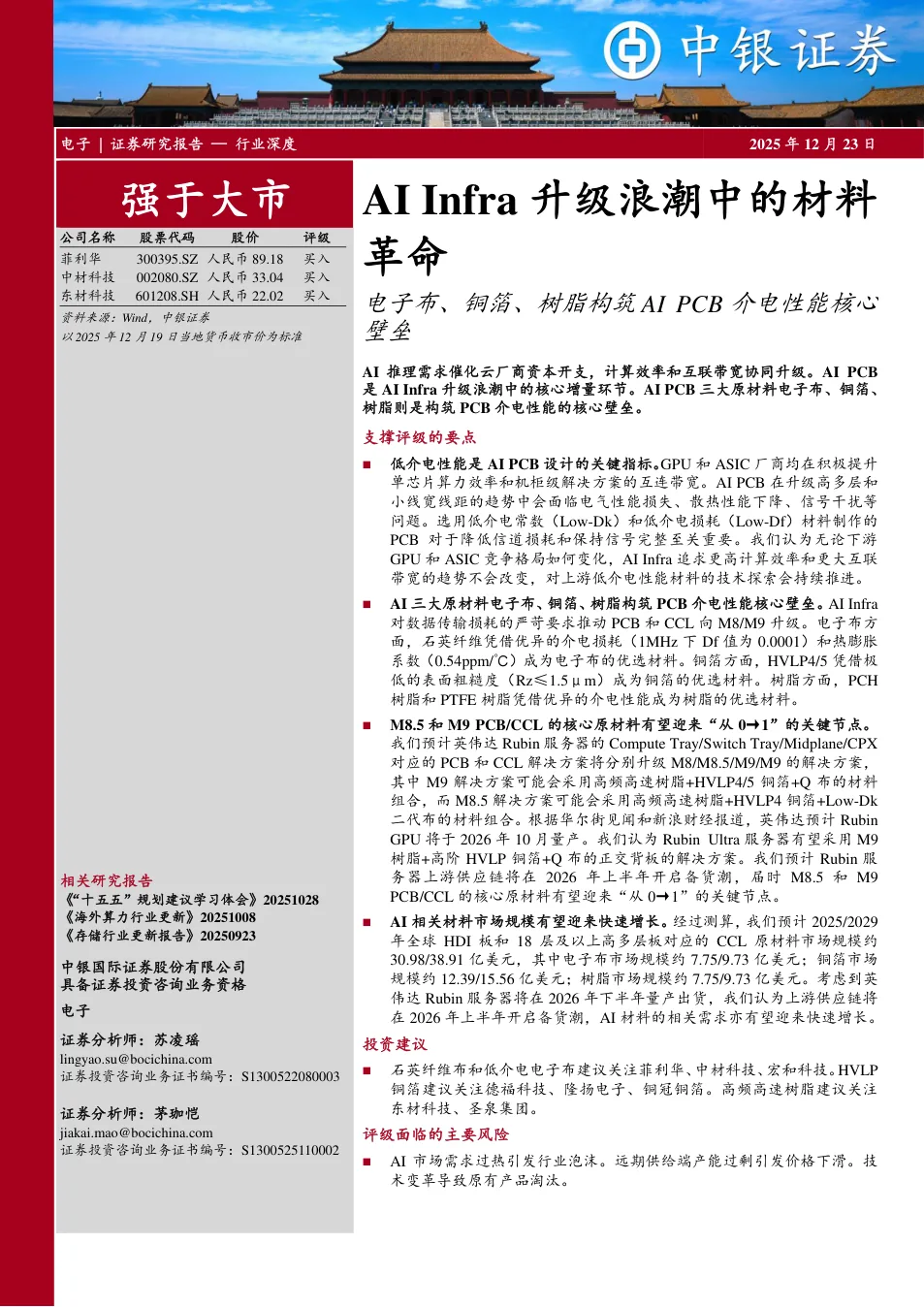

报告的核心结论
AI Infra升级推动PCB/CCL向M8/M9演进，低介电材料成核心壁垒。
随着AI服务器对数据传输速率和信号完整性的要求提高，PCB必须在更高层数、更小线宽下降低介质损耗。报告指出，GPU和ASIC厂商提升计算效率与互联带宽的趋势不变，上游低介电材料（电子布、铜箔、树脂）的技术探索会持续推进，M8及以上级别覆铜板成为主流选择。
石英纤维布、HVLP铜箔、PCH/PTFE树脂是下一代AI PCB优选材料。
报告对比了不同材料性能：石英纤维布在1MHz下介电损耗Df为0.0001，热膨胀系数仅0.54ppm/℃，远优于传统E玻纤；HVLP4/5铜箔表面粗糙度Rz≤1.5μm，可减少趋肤效应损耗；PCH和PTFE树脂分子极性低，介电常数和损耗因子优异，是高频高速场景的理想基体树脂。
英伟达Rubin服务器量产将催化M8.5/M9材料从0到1的突破。
报告预计英伟达Rubin GPU于2026年10月量产，上游供应链在2026年上半年开启备货潮。Rubin服务器Compute Tray/Switch Tray/Midplane/CPX将分别采用M8/M8.5/M9材料，其中M9方案需搭配石英纤维布或Low-Dk三代布，M8.5方案使用HVLP4铜箔和Low-Dk二代布。
AI相关CCL原材料市场规模2029年将达38.91亿美元，年复合增速约5.9%。
报告测算，2025年全球HDI板和18层及以上高多层板对应的CCL原材料市场规模约30.98亿美元，其中电子布7.75亿美元，铜箔12.39亿美元，树脂7.75亿美元。受益于AI服务器和高速网络需求，2029年市场规模预计增至38.91亿美元，电子布、铜箔、树脂分别达9.73亿、15.56亿、9.73亿美元。
报告回答的关键问题
AI服务器对PCB材料提出了哪些新要求？
AI服务器要求PCB层数达20-30层，线宽线距缩小至40μm以下，信号传输速率超112Gbps。这迫使基板材料具备低介电常数（Low-Dk）和低介电损耗（Low-Df）以减少信道损耗和信号干扰。同时，高功率密度（20-30W/cm²）要求材料有更好的散热性能。
英伟达Rubin服务器将采用哪些CCL材料方案？
报告指出，英伟达Rubin服务器计算板采用M8（Low-Dk一代布）方案，交换板采用M8（Low-Dk二代布）方案，中介板和CPX板采用M9石英纤维布方案。Rubin Ultra的正交背板预计使用M9石英纤维布，ASIC架构则倾向于M8.5（Low-Dk二代布+碳氢树脂）方案。
石英纤维布相比传统玻纤布有何优势？
石英纤维布二氧化硅含量99.999%，在1MHz下介电损耗Df仅0.0001，热膨胀系数0.54ppm/℃，而传统E玻纤Df为0.0060，CTE更高。石英纤维的超低介电损耗和热膨胀系数使其成为M9覆铜板的理想增强材料，适用于224Gbps以上高速传输场景。
HVLP铜箔为何成为AI PCB的主流选择？
HVLP铜箔表面粗糙度Rz≤1.5μm，可有效降低趋肤效应引起的高频损耗。在10GHz以上频段，粗糙度每降低1μm，信号传输损耗减少15%以上。HVLP4/5铜箔（Rz 0.5/0.4μm）被英伟达Rubin、AMD MI450、800G交换机等下一代产品采用，加工费高达25-35美元/kg以上。
AI相关CCL原材料市场规模增长前景如何？
根据报告测算，2025年全球HDI板及18层以上高多层板对应的CCL原材料市场规模约30.98亿美元，预计2029年增至38.91亿美元。其中电子布从7.75亿增至9.73亿，铜箔从12.39亿增至15.56亿，树脂从7.75亿增至9.73亿。增长动力主要来自英伟达Rubin服务器在2026年后的放量以及数据中心网络升级。
报告中的代表性数据
全球HDI板和18层及以上高多层板对应的CCL原材料市场规模
2025E/2029E，基于Prismark市场规模数据及中银证券假设模型测算，对应CCL原材料包括电子布、铜箔、树脂。
石英纤维布介电损耗（Df）
1MHz，石英纤维布在1MHz频率下的介电损耗值，远优于E玻纤（0.0060）和D玻纤等材料。
英伟达Rubin GPU量产时间
2026年，根据华尔街见闻和新浪财经报道，英伟达预计Rubin GPU于2026年10月量产，上游供应链将在2026年上半年开启备货潮。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 完整市场数据与趋势图表：包含谷歌、字节跳动Tokens消耗量变化，国内外云厂商资本开支趋势，全球PCB产值按应用和产品划分的详细数据。
- 研究模型与评价维度：报告构建了从PCB市场规模到CCL原材料市场规模的乘数测算模型，涵盖毛利率、成本占比、原材料结构等假设。
- GPU/ASIC技术路线对比：详细对比英伟达Blackwell/Rubin/Rubin Ultra及AMD、谷歌TPU的技术参数、算力、互联带宽。
- 电子布技术深度分析：涵盖E玻纤、D玻纤、NE玻纤、石英纤维布的性能对比，日东纺产品路线图，以及低介电电子布2026年需求与产能预估。
- 铜箔技术深度分析：包括STD、HTE、RTF、HVLP等类型的技术参数，HVLP2/3/4/5的供应商、加工费及客户应用情况。
- 树脂技术深度分析：覆盖环氧、PPO、BMI、PCH、PTFE等树脂的介电性能、加工特性，以及覆铜板胶液配方体系对性能的影响。
- 厂商分析及投资建议：对菲利华、中材科技、东材科技等重点公司进行业务拆解、财务预测和估值分析，给出买入评级。
- 风险提示：详细讨论AI市场过热、供给过剩、技术变革等风险因素。
