报告概述

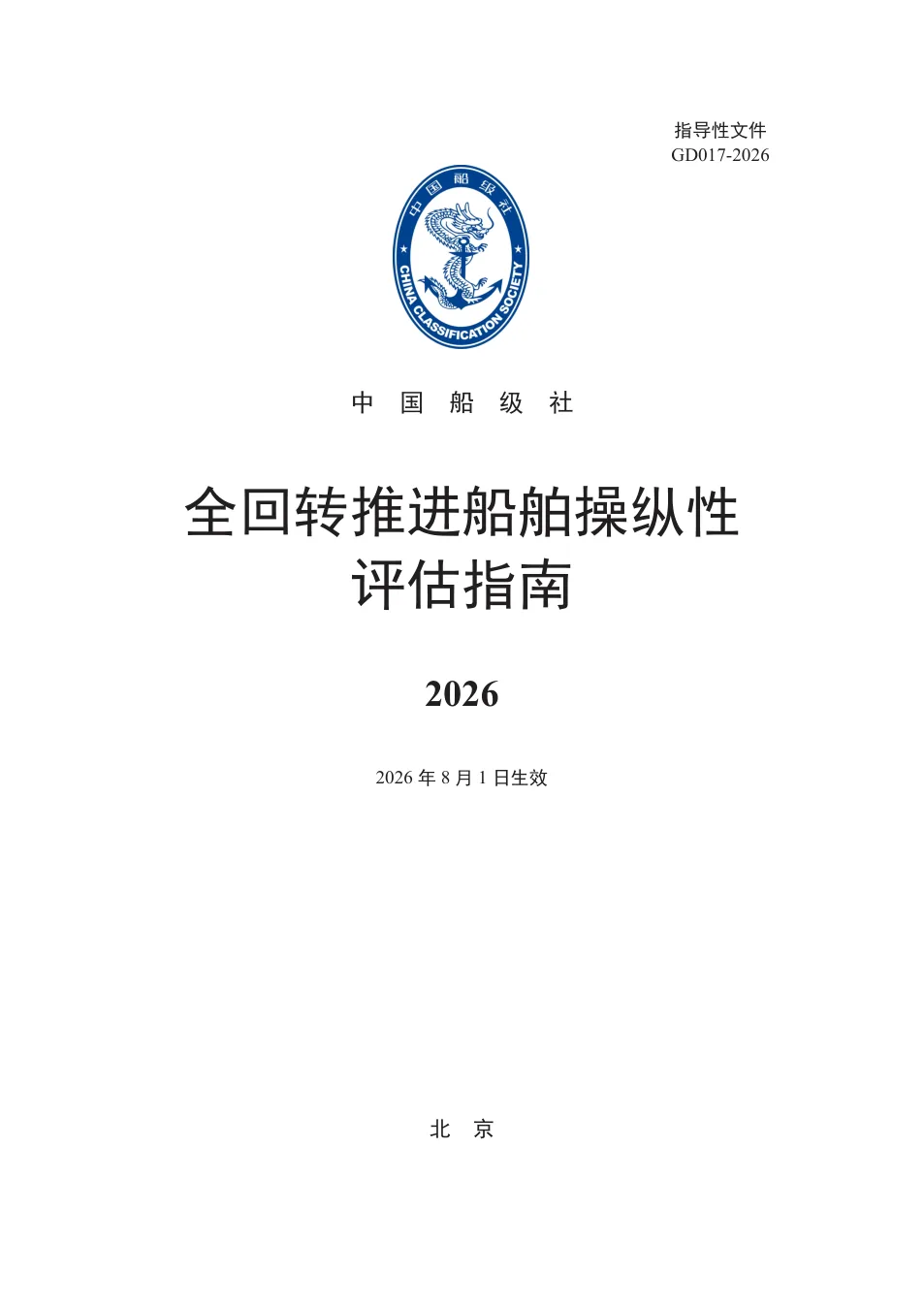

本指南由中国船级社发布，适用于全回转推进船舶在深水、平静、无限开阔水域的操纵性及操纵过程中横摇稳性的评估。报告详细介绍了四种评估方法：单自由度横摇运动评估、四自由度操纵运动评估（MMG模型）、全时域CFD评估以及自航模水池试验评估。内容涵盖评估流程、工况选择、计算验证要求以及最终操作图谱的编制。指南为船舶设计单位、船厂及船东提供了标准化的评估框架，有助于提升全回转推进船舶的操纵安全性与横摇稳性水平。
报告的核心结论
全回转推进船舶操纵性评估需同步关注横摇稳性
指南强调，操舵产生的横向力会引发显著横摇，评估时必须将操纵性与横摇稳性视为耦合问题。单自由度横摇评估可快速初筛，但四自由度MMG或全时域CFD方法能更准确地反映历时特性，尤其适用于大舵角或高速工况。
操舵角度和航速是影响横摇角的关键参数
案例结果表明，随着操舵角度或航速增加，最大横摇角和稳定横摇角均显著增大，而定常回转直径则减小。操舵速率主要影响最大横摇角，对稳定值影响较小。初稳性高越大，横摇角幅值越小。这些规律为操作图谱的制定提供了依据。
数值方法需经相似船型试验验证方可应用
指南要求，采用MMG或CFD评估时，必须基于相似船型的自航模水池试验或实船试验结果进行验证，关键指标误差需明确说明并修正。案例显示，基于CFD获取水动力导数的MMG模型在定常回转直径预测上误差约5%-10%，而经验公式误差可达20%以上。
操作图谱是保障实船安全操纵的核心输出
评估最终需编制包含吃水、初稳性高、航速、操舵角度及速率等变量的操作图谱，明确不同工况下的最大横摇角和稳定横摇角。图谱可辅助驾驶员在作业中避开危险操舵组合，防止横摇超过安全限值，是连接理论评估与实操的关键工具。
报告回答的关键问题
全回转推进船舶如何评估操纵性？
指南提供了四种逐步深入的评估方法：单自由度横摇运动评估（快速初筛）、四自由度MMG操纵运动评估（考虑纵荡、横荡、首摇和横摇耦合）、全时域CFD评估（精确模拟非定常流场）以及自航模水池试验评估（直接物理实验）。评估应覆盖常用装载和航速工况，并最终编制操作图谱。
操舵角度对全回转推进船舶横摇影响有多大？
案例数据显示，在航速1.52m/s、初稳性高0.0848m时，操舵角度从10°增至15°，最大横摇角从6.644°升至7.549°，增幅约13.6%；定常回转直径从11.333m降至9.523m。操舵角度越大，回转半径越小但横摇越剧烈，需在操作图谱中明确限制。
CFD方法在操纵性评估中可靠吗？
指南认为经验证的CFD方法精度满足工程需求。案例中，全时域CFD对定常回转直径预测误差约6.5%，合速度误差约3.9%。但必须进行网格无关性验证（至少3套网格）和基于相似船型试验的校验，否则结果不可接受。螺旋桨可采用体积力模型简化，但需确保进速更新准确。
报告中的代表性数据
某拖轮回转试验数值与试验对比（航速1.52m/s，舵角15°）
案例工况，基于CFD仿真获取水动力导数的MMG模型计算结果与水池试验对比，定常回转直径误差约10.41%，最大横摇角误差约10.13%，稳定横摇角误差约3.54%。经验公式法误差更大，不建议单独使用。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 详细评估流程与决策逻辑：指南明确了从单自由度到水池试验的递进评估路径，以及各环节的适用条件和转换触发点，帮助用户根据精度需求选择合适方法。
- 完整的评估工况定义：包括校核装载工况（吃水、初稳性高、惯性矩等）和使用需求（航速、螺旋桨转速、操舵角度及速率），覆盖50%、75%、100%推进功率等典型工况。
- 水动力导数获取方法：提供了经验公式（井上模型）和CFD仿真（斜航、悬臂水池试验模拟）两种途径，并给出了MMG模型中船体水动力和推进装置力的具体表达式。
- 全时域CFD设置规范：包含计算域与边界条件、网格划分策略（重叠网格、局部加密）、湍流模型选择（SST k-ω）、体积力模型应用条件及时间步长要求等。
- 自航模水池试验实施细节：缩尺比选择、模型加工（含激流丝）、推进装置相似性处理（螺距比、盘面比保持，叶数可调整）、试验工况及数据换算方法。
- 操作图谱编制方法：详细说明了以吃水、初稳性高、航速、操舵角度和速率为变量，绘制最大横摇角和稳定横摇角等值线图或表格的过程，并给出实船操作限制建议。
- 案例附录：以一个65m全回转导管桨拖轮为对象，完整展示了水池试验、MMG仿真（经验公式与CFD导数）、全时域CFD仿真的结果对比与分析，包含全部数据表格和曲线。
