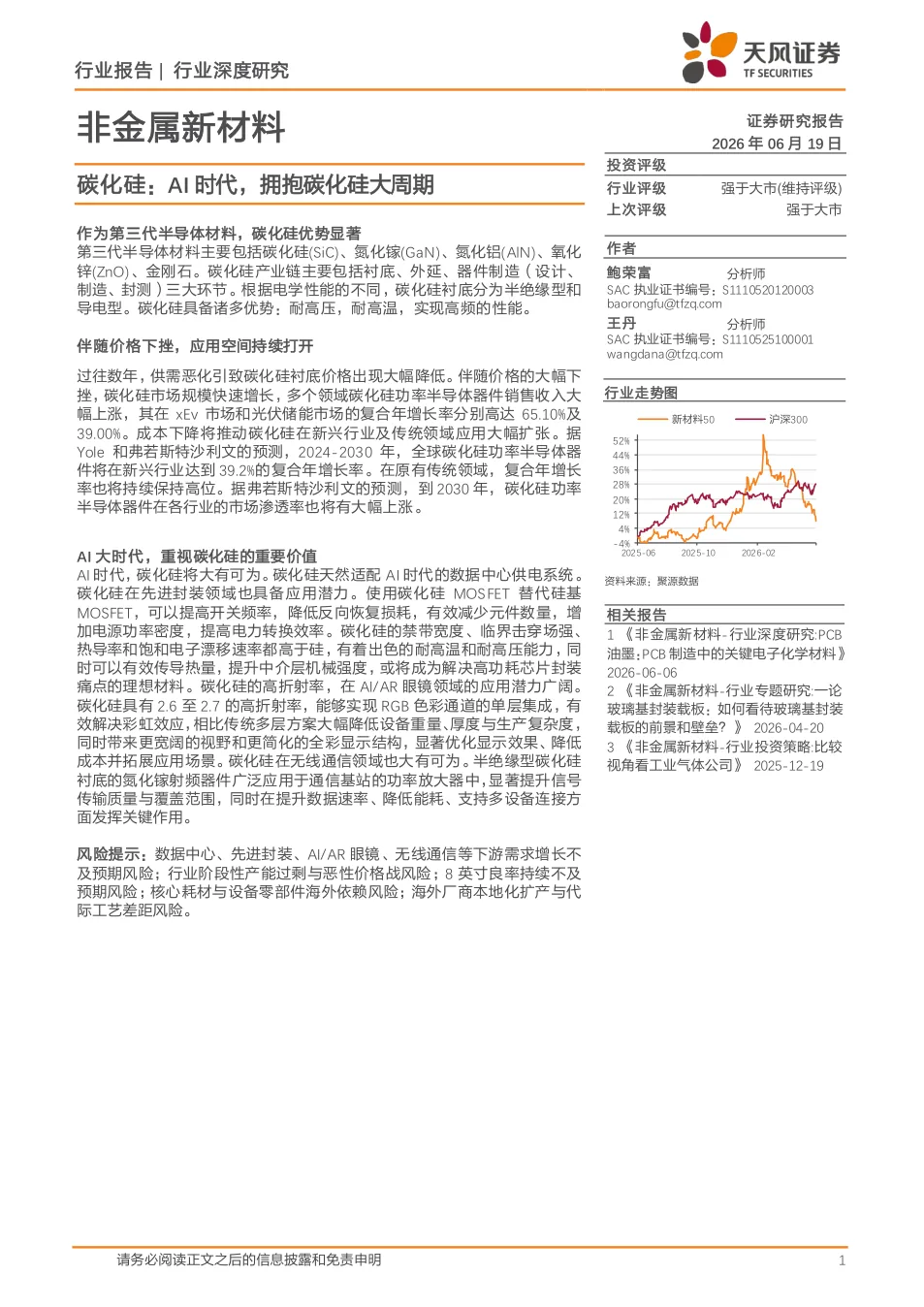

报告概述

本报告以碳化硅(SiC)这一第三代半导体材料为核心研究对象,系统梳理了其从衬底、外延到器件制造的完整产业链,并详细分析了碳化硅在耐高压、耐高温、高频性能等方面的材料优势。报告覆盖了碳化硅在新能源汽车、光伏储能、电网、轨道交通等传统领域的应用现状,并重点探讨了AI时代下碳化硅在数据中心供电系统、先进封装、AI/AR眼镜以及无线通信等新兴领域的巨大潜力。通过全球市场规模、渗透率及产能供需等数据的分析,为读者理解碳化硅产业的发展阶段和未来趋势提供了框架参考。该报告有助于投资者和从业者把握碳化硅在AI大周期中的战略价值与投资机会。

报告的核心结论

碳化硅天然适配AI时代数据中心供电系统

AI数据中心耗电量激增,传统硅基器件效率不足。碳化硅MOSFET替代硅基MOSFET可提高开关频率、降低损耗、增加电源功率密度,满足高功率密度需求。据预测,2025-2030年碳化硅PSU在AI数据中心潜在市场规模超800亿元。

碳化硅在先进封装领域具备解决高功耗芯片散热问题的潜力

高端GPU/AI芯片功耗持续攀升,硅中介层散热瓶颈凸显。碳化硅具有高热导率(490 W/mK)和机械强度,有望替代硅中介层,提升散热效率与可靠性,英伟达Rubin处理器单芯片功率达2300W,碳化硅成为理想材料。

碳化硅在AI/AR眼镜中实现全彩显示突破

碳化硅高折射率(2.6-2.7)可单层集成RGB通道,消除彩虹效应,降低重量与复杂度。预计到2030年碳化硅基SRG波导在AI眼镜市场潜在规模超6000万件,推动AR设备商业化。

半绝缘型碳化硅衬底在无线通信中发挥关键作用

基于半绝缘型碳化硅衬底的氮化镓射频器件广泛应用于5G基站功率放大器,提升信号质量与覆盖。2024年全球市场规模11.2亿美元,预计2030年增至32亿美元,复合年增长率约19.2%。

价格下跌推动碳化硅应用空间持续扩大

碳化硅衬底价格从高点大幅下降,带动市场规模快速增长。2020-2024年xEV领域碳化硅功率器件销售收入复合年增长65.1%,光伏储能领域39.0%。成本下降将驱动碳化硅在新兴行业(数据中心、低空飞行等)渗透率大幅提升。

报告回答的关键问题

碳化硅在AI数据中心有什么应用价值?

碳化硅MOSFET可替代传统硅基MOSFET应用于数据中心电源供应单元(PSU),提高开关频率、降低损耗、增加功率密度。随着AI数据中心耗电量占比从2023年的1.4%升至2030年的10%,碳化硅器件需求将快速增长,潜在市场规模超800亿元。

碳化硅如何助力AI/AR眼镜?

碳化硅的高折射率(2.6-2.7)可单层集成RGB全彩显示,解决彩虹效应,相比多层方案大幅降低重量、厚度与复杂度。预计2030年碳化硅基SRG波导在AI眼镜市场潜在规模超6000万件,推动AR设备轻薄化和商业化。

碳化硅在先进封装中的作用是什么?

碳化硅因其高热导率(490 W/mK)和机械强度,可作为中介层替代硅材料,解决高功耗芯片(如英伟达Rubin 2300W)的散热痛点,提升封装可靠性和性能,有望成为CoWoS等先进封装的关键材料。

碳化硅市场规模未来增长趋势如何?

据预测,2024-2030年全球碳化硅功率半导体器件市场规模复合年增长率达35.2%,其中新兴行业(数据中心、低空飞行等)增速39.2%。到2030年,xEV市场渗透率将达53.6%,光伏系统20.4%,AI数据中心18.3%。

碳化硅产业链的核心环节是什么?

碳化硅产业链包括衬底、外延、器件制造。衬底成本占比最大(47%),外延占23%。衬底分为半绝缘型(用于射频器件)和导电型(用于功率器件)。国内厂商在衬底环节加速国产替代,但核心耗材和设备仍依赖海外。

报告中的代表性数据

从2020年约6.4千元/件降至2024年约2.7千元/件

碳化硅衬底价格变化

2020-2024年,据天岳先进公告及弗若斯特沙利文数据,碳化硅衬底价格持续下降,2025年预计进一步降至2.4千元/件,推动应用空间打开。

xEv市场65.1%,光伏储能市场39.0%

碳化硅功率半导体器件销售收入复合年增长率(2020-2024)

2020-2024年,据Yole和弗若斯特沙利文统计,碳化硅在xEv和光伏储能领域快速增长,主要受益于衬底价格下降带来的成本优势。

2024年19.2%,2030年预计53.6%

全球碳化硅功率半导体器件市场渗透率(xEv领域)

2024年、2030年(预计),据弗若斯特沙利文预测,碳化硅在xEv领域的渗透率将从2024年的19.2%大幅提升至2030年的53.6%,体现其在电动汽车中的核心价值。

以上数据根据报告摘要整理,具体统计口径和数值请以完整报告原文为准。

完整报告包含什么

  • 碳化硅材料特性及产业链深度解析:详细说明碳化硅的晶体结构、物理性能优势(禁带宽度、击穿电场、热导率等),以及衬底、外延、器件制造的完整产业链成本结构。
  • 碳化硅价格下降与应用空间拓展的关联分析:展示2020年至今碳化硅市场价和衬底价格走势图,分析供需失衡导致的价格下跌如何推动市场规模增长。
  • 全球碳化硅功率半导体器件市场规模与渗透率数据:分领域(xEV、光伏、电网、轨道交通、新兴行业等)提供2020-2024年历史数据和2024-2030年预测数据,包括复合年增长率和渗透率表格。
  • AI数据中心供电系统架构演进与碳化硅应用:对比传统UPS与HVDC、10kV直入式、STT等新架构,分析碳化硅在PSU中的具体优势,并给出潜在市场规模预测。
  • 碳化硅在先进封装中介层的技术潜力:介绍硅中介层在高功耗芯片下的散热瓶颈,对比硅与碳化硅参数,引用英伟达Rubin处理器案例,展示碳化硅替代可行性。
  • 碳化硅在AI/AR眼镜光学显示中的创新应用:讲解碳化硅高折射率实现单层全彩显示的原理,对比传统多层方案,提供2030年市场规模预测。
  • 半绝缘型碳化硅基射频器件在无线通信中的应用:分析碳化硅基氮化镓射频器件在5G基站中的优势,展示2020-2030年全球市场规模图表及预测。
  • 行业供需展望与投资关注点:分析当前供需趋于平衡并可能转向缺口,提示关注AI下游需求和国产替代进程,列出五大风险提示。
  • 全球主要SiC器件厂商产能与晶圆需求趋势图:展示2021-2028年6英寸等效前道产能预测及晶圆需求(千片),帮助把握供给动态。

本页内容由川海智库整理,用于帮助读者快速了解报告主题、核心观点和主要内容。由于报告量大、人工能力有限,部分观点、数据、统计口径或表述可能存在偏差,具体内容请以完整报告原文为准。
