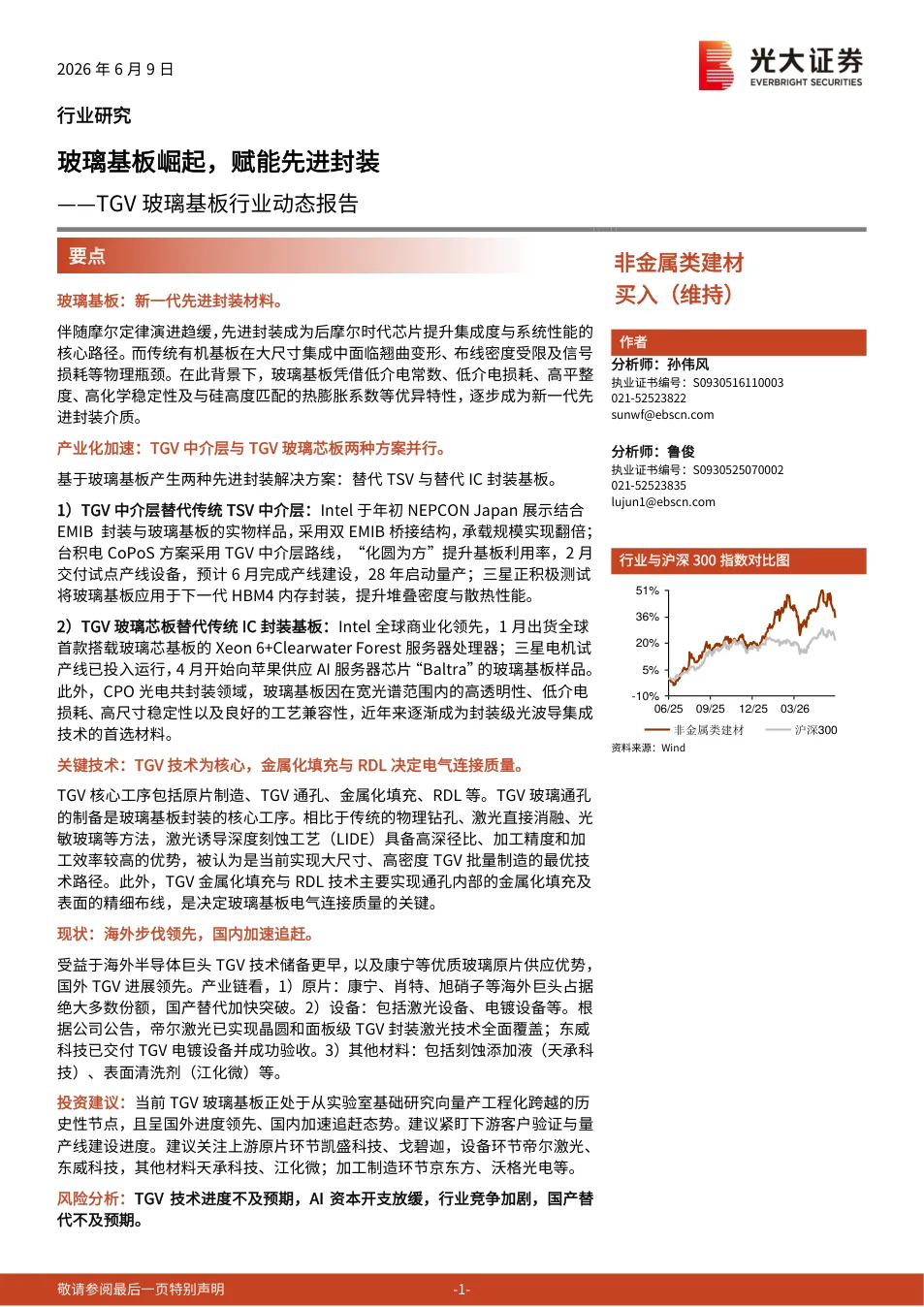

报告概述
本报告聚焦TGV玻璃基板作为新一代先进封装材料，系统研究了其在后摩尔时代替代传统有机基板的技术原理与产业化进展。报告覆盖了TGV中介层与TGV玻璃芯板两种主流方案，深入分析了LIDE等核心制程技术及量产中的脆性、检测等难点。同时，从上游原片、中游设备到下游应用（AI芯片、CPO光电共封装、5G/6G射频等）梳理了产业链格局，并对比了国内外企业进展。报告旨在帮助读者理解玻璃基板行业的技术价值与发展趋势，为投资决策提供参考。
报告的核心结论
玻璃基板正成为先进封装的核心材料。
报告指出，传统有机基板在集成度、信号损耗等方面逼近极限，而玻璃基板凭借低介电常数、低损耗、高平整度及与硅匹配的热膨胀系数，成为新一代先进封装介质，尤其适用于高性能计算与异构集成。
TGV技术以LIDE法为最优路径。
报告显示，激光诱导深度刻蚀（LIDE）工艺通过基材改性加精准刻蚀，实现高深径比、无损加工，克服了物理钻孔和激光消融的缺陷，是当前实现大尺寸、高密度TGV批量制造的核心技术，已被Intel等头部企业采用。
海外TGV玻璃基板进展领先，国内加速追赶。
报告认为，由于海外巨头较早储备TGV技术并拥有优质玻璃原片供应链，Intel、三星、SKC等已进入样品或试产阶段；国内企业如帝尔激光、东威科技等在设备环节实现突破，但原片仍依赖进口，国产替代空间较大。
玻璃基板应用前景广阔，AI与CPO是主要驱动力。
报告强调，玻璃基板在高性能AI芯片封装中能提升信号完整性与散热能力，在光电共封装（CPO）领域因其透明性和低损耗成为光波导集成的首选材料，同时在5G/6G射频组件中也具有显著优势。
报告回答的关键问题
玻璃基板为什么能取代传统封装基板？
报告指出，传统有机基板在大尺寸集成中面临翘曲、布线密度低和信号损耗等问题，而玻璃基板具有低介电常数、高平整度、热膨胀系数可调等优势，能支持更大尺寸封装，提升芯片集成度与信号传输质量，尤其适用于AI和5G高频场景。
TGV玻璃基板量产的主要难点是什么？
报告分析，玻璃基板的脆性使其在自动化产线中易碎裂，尤其在多层堆叠时风险更高；此外，传统检测手段不适用于透明基板，需要建立全链条工业标准。当前国内企业正通过行业联盟推动自主可控的产业化。
国产TGV玻璃基板产业链进展如何？
报告显示，国内在原片环节仍依赖康宁、肖特等海外供应商，但凯盛科技等企业加速追赶；设备环节帝尔激光已覆盖晶圆和面板级TGV打孔，东威科技交付了首台TGV电镀设备；加工环节沃格光电已建成量产线并小批量交付，京东方已送样验证。
报告中的代表性数据
先进封装市场规模
2024年 → 2030年，根据YOLE Group数据，先进封装市场2024年为460亿美元，预计2030年超过794亿美元，CAGR 9.5%，AI与高性能计算为主要驱动力。
玻璃面板面积对比晶圆
未明确，报告对比了12英寸硅晶圆面积（7.29×10^4 mm²）与玻璃面板面积（515mm×510mm为26.27×10^4 mm²，650mm×550mm为35.75×10^4 mm²），利用率提升显著。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 完整市场数据与趋势图表：包含先进封装及IC载板市场规模预测图，以及基板材料性能对比表格，直观展示玻璃基板优势。
- TGV技术路线详解：详细对比物理钻孔、激光直接消融、LIDE和光敏玻璃四种工艺的孔径、深径比、加工质量和成本，并配有工艺流程图。
- 量产难点与解决方案：深入分析玻璃基板脆性带来的传送、检测问题，以及中国玻璃线路板产业联盟的成立背景与目标。
- 产业链全景图谱：涵盖上游原片（康宁、肖特等海外品牌及国内追赶企业）、中游设备（激光、电镀设备供应商）和下游应用（AI芯片、CPO、射频等）。
- 上市公司布局梳理：以表格形式列出沃格光电、京东方、帝尔激光等公司在玻璃基板各环节的具体进展和产品状态。
- 投资建议与风险提示：提出关注下游客户验证与量产线建设进度，并提示技术突破、AI资本开支、竞争和国产替代相关风险。
- 研究模型与评价维度：报告基于技术成熟度、产业链自主化程度和下游需求视角，构建了行业动态分析框架。
- 下游应用场景深度分析：分节阐述高性能AI芯片、硅光集成与CPO、5G/6G射频组件中玻璃基板的技术优势和实际案例。
本页内容由川海智库整理，用于帮助读者快速了解报告主题、核心观点和主要内容。由于报告量大、人工能力有限，部分观点、数据、统计口径或表述可能存在偏差，具体内容请以完整报告原文为准。
