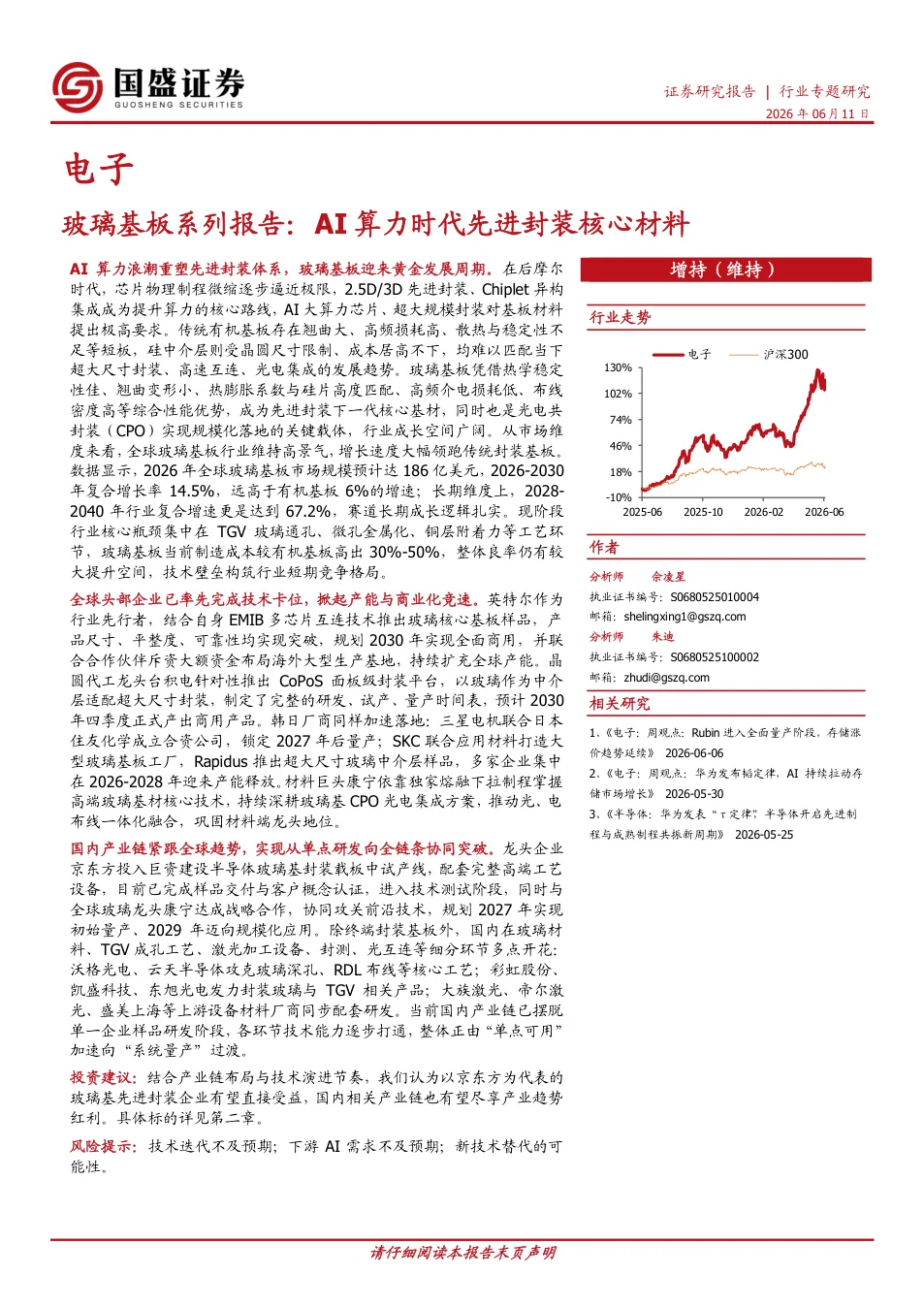

报告概述
本报告系统研究了玻璃基板在AI算力时代作为先进封装核心材料的战略价值。报告覆盖了玻璃基板的物理、电气性能优势，与传统有机基板和硅中介层的对比，以及其在光电共封装（CPO）领域的应用潜力。报告从全球市场格局、海外龙头企业技术布局、国内产业链协同突破三个层面展开分析，并梳理了TGV玻璃通孔等核心工艺的进展与技术瓶颈。报告旨在帮助读者把握玻璃基板产业的发展趋势与投资机会。
报告的核心结论
玻璃基板是AI算力时代先进封装的最优解
报告指出，传统有机基板在翘曲、高频损耗和散热方面存在短板，硅中介层则受限于成本与尺寸。玻璃基板凭借热稳定性佳、低翘曲、与硅匹配的热膨胀系数、低介电损耗和高布线密度等综合优势，成为超大尺寸封装和高速互连的理想基材，是后摩尔时代提升算力的核心材料。
海外龙头已率先完成技术卡位，2026-2030年将迎来产能集中释放
英特尔、台积电、三星电机、SKC和康宁等海外巨头已在玻璃基板领域深度布局，推出样品或建设产线，规划商用时间集中在2027-2030年。英特尔的玻璃核心基板、台积电的CoPoS面板级封装平台、三星电机与住友化学的合资项目等，标志着全球产能与技术竞赛已全面启动。
国内产业链正从单点研发向全链条系统量产过渡
以京东方为龙头，国内企业在玻璃基封装载板、TGV工艺、材料、设备和封测环节多点突破。京东方投资9.93亿元建设的中试线已交付样品，规划2027年初始量产、2029年规模化应用。沃格光电、彩虹股份、大族激光等企业分别在深孔工艺、封装玻璃和激光设备方面取得进展，整体距离商业化闭环不断缩短。
报告回答的关键问题
玻璃基板相比有机基板有哪些核心优势？
玻璃基板在物理和电气性能上实现跨代升级：其翘曲变形可降低70%以上，热膨胀系数与硅高度匹配，减少热应力；在10GHz高频下介电常数低至2.5-6，介电损耗低至0.0005-0.005，保障信号完整性；同时支持2微米以下的超精细布线，互连密度提升10倍。这些优势使其成为AI大算力芯片封装的理想材料。
玻璃基板在CPO光电共封装中扮演什么角色？
玻璃基板凭借宽光谱透明性和技术兼容性，成为CPO的关键载体。它既能承载低损耗光波导实现Tb/s级光信号传输，又能通过TGV工艺集成电子元件，实现光电布线的融合。康宁已推出面向102.4Tbit/s数据中心交换机的玻璃基CPO方案，单个基板可封装16个6.4Tbit/s光模块，大幅简化光互连架构。
全球玻璃基板市场规模和增速如何？
据Omdia数据，2026年全球玻璃基板市场规模预计达186亿美元，2026-2030年复合增长率14.5%，远高于有机基板约6%的增速。长期来看，SEMI预计2028-2040年行业复合增速达到67.2%。市场高景气主要受AI算力驱动的大尺寸封装需求以及光电集成趋势推动。
报告中的代表性数据
全球玻璃基板市场规模
2026年，Omdia预测数据，同期有机基板增速约6%。
玻璃基板制造成本高于有机基板的幅度
当前，报告指出，目前玻璃基板制造成本仍高于有机基板30%-50%，良率处于从65%提升至约82%的追赶阶段。
英特尔玻璃基板工厂规划产能
规划中（建设周期5-6年），英特尔与3DGS计划在印度奥里萨邦投资33亿美元建设工厂，预计年产约70,000块玻璃基板及50百万套组装单元。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
