报告概述

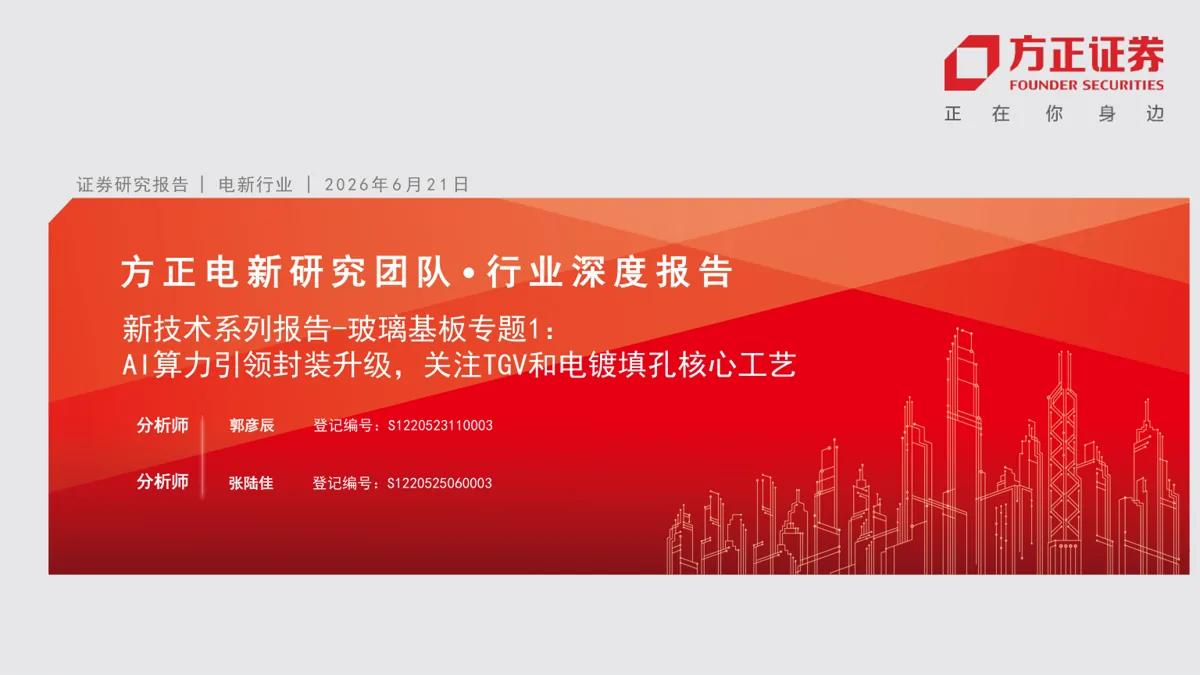

本报告以AI算力驱动封装升级为背景，聚焦玻璃基板材料替代有机载板与硅中介层的技术逻辑与产业化路径。覆盖显示、半导体先进封装、CPO光电共封装三大应用场景，深入分析从玻璃原片、TGV成孔、种子层金属化、电镀填孔到RDL多层布线的全工艺链条，并梳理海内外产业化节奏与投资标的。旨在帮助读者理解玻璃基板在后摩尔时代先进封装中的核心价值与关键工艺瓶颈。
报告的核心结论
传统有机材料逼近性能边界，玻璃基板成为先进封装材料升级主线。
随着芯片向大尺寸、高密度互连演进，传统BT/ABF有机载板在翘曲、信号损耗和尺寸稳定性方面逐步达到极限。玻璃基板凭借低热膨胀系数、高平整度、低介电损耗等优势，能够直接回应高密度互连与低信号衰减需求，成为封装基板材料升级的核心方向。
玻璃芯基板产业化可行性较高，有望成为先进封装核心基座。
玻璃芯基板通过将传统BT有机芯层替换为超薄玻璃芯，并配合ABF增层布线，延续了现有载板工艺框架。海外头部芯片厂商如英特尔和博通正加速验证与量产导入，2027年起有望进入规模化量产周期。
TGV成孔技术已进入产业成熟期，量产瓶颈转向后段制程。
以LIDE为代表的激光诱导蚀刻技术已实现高质量通孔加工，微米级成孔不再是制约因素。当前产业链关注重点已转向种子层连续性、无空洞电镀填孔及多层RDL对准精度等后段工艺，这些环节决定最终良率与可靠性。
高端玻璃原片由海外寡头垄断，国产企业加速送样但仍有差距。
康宁、肖特、AGC三家合计控制全球近90%显示基板供应，半导体级原片壁垒更高。国内力诺药包、旗滨集团等已向台积电等客户送样验证，但大规模量产仍需时间，国产化尚处导入期。
报告回答的关键问题
玻璃基板为什么更适合先进封装？
玻璃基板具有低热膨胀系数（可匹配硅）、高平整度、低介电损耗和优异的尺寸稳定性，能够克服有机载板在大尺寸封装中的翘曲和信号损耗问题。同时，玻璃材料支持面板级制造，提升面积利用率，满足AI芯片对高I/O、高带宽和低延时互连的苛刻需求。
TGV（玻璃通孔）技术有哪些主流路线？
目前主流TGV成孔技术包括激光钻孔、喷砂和LIDE（激光诱导深度蚀刻）。其中LIDE凭借高深宽比（可达50:1）、低损伤和高效率逐步成为主流方案，可制备最小10μm孔径且侧壁光滑。传统激光烧蚀易产生微裂纹，已逐渐被替代。
国内玻璃基板产业链有哪些投资机会？
报告指出，国内设备环节率先突围，如汇成真空的PVD设备实现20:1深宽比种子层全覆盖；电镀设备企业三孚新科、东威科技在脉冲电镀领域布局；材料端力诺药包、旗滨集团加速原片送样。重点关注玻璃原片、激光设备、电镀设备及药水环节的国产替代机会。
CPO封装中玻璃基板有什么独特优势？
玻璃基板兼具透光性和低介电损耗，可在同一基板上集成光波导、TGV和RDL，实现光信号与电信号的协同布局。在CPO架构中，玻璃基板能够承载硅光芯片与电芯片，缩短光电转换距离，降低功耗，是未来数据中心网络节点的重要候选材料。
报告中的代表性数据
全球玻璃基板原片市场寡头份额
2026年，康宁(Coming)与AGC两家合计控制全球68.4%的玻璃基板原材供应，显示该市场高度集中。
英特尔展示的玻璃基板封装面积
2026年，英特尔在2026年NEPCON Japan大会上展示了该尺寸的玻璃基板方案，面积达标准光罩两倍，采用10-2-10堆叠架构。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 传统有机载板与硅中介层的性能边界分析，包含BT/ABF材料在翘曲、介电损耗等关键指标上的对比数据。
- 玻璃基板在Mini/Micro LED显示、AI眼镜等消费电子领域的应用案例与产业化进展。
- TGV成孔技术路线详细对比（激光钻孔、喷砂、LIDE），包括工艺参数、优劣势及产业化成熟度。
- 磁控溅射金属化工艺的深孔覆盖能力与国产设备（汇成真空）的工程验证数据。
- 电镀填孔环节中周期反向脉冲电镀（PPR）的波形设计原理与无空洞填充的工艺窗口分析。
- RDL多层布线面临的对准精度与层间粘附力挑战，以及台积电、厦门云天等的最新突破。
- 海外龙头（英特尔、博通、三星电机）的玻璃芯基板量产规划与送样验证进展。
- 国内设备（激光、溅射、电镀）与材料（原片、药水）企业的研发送样动态及投资标的梳理。
- 完整产业链标的与投资建议，包括玻璃原片、基板、激光设备、电镀设备及药水等细分方向。
