报告概述

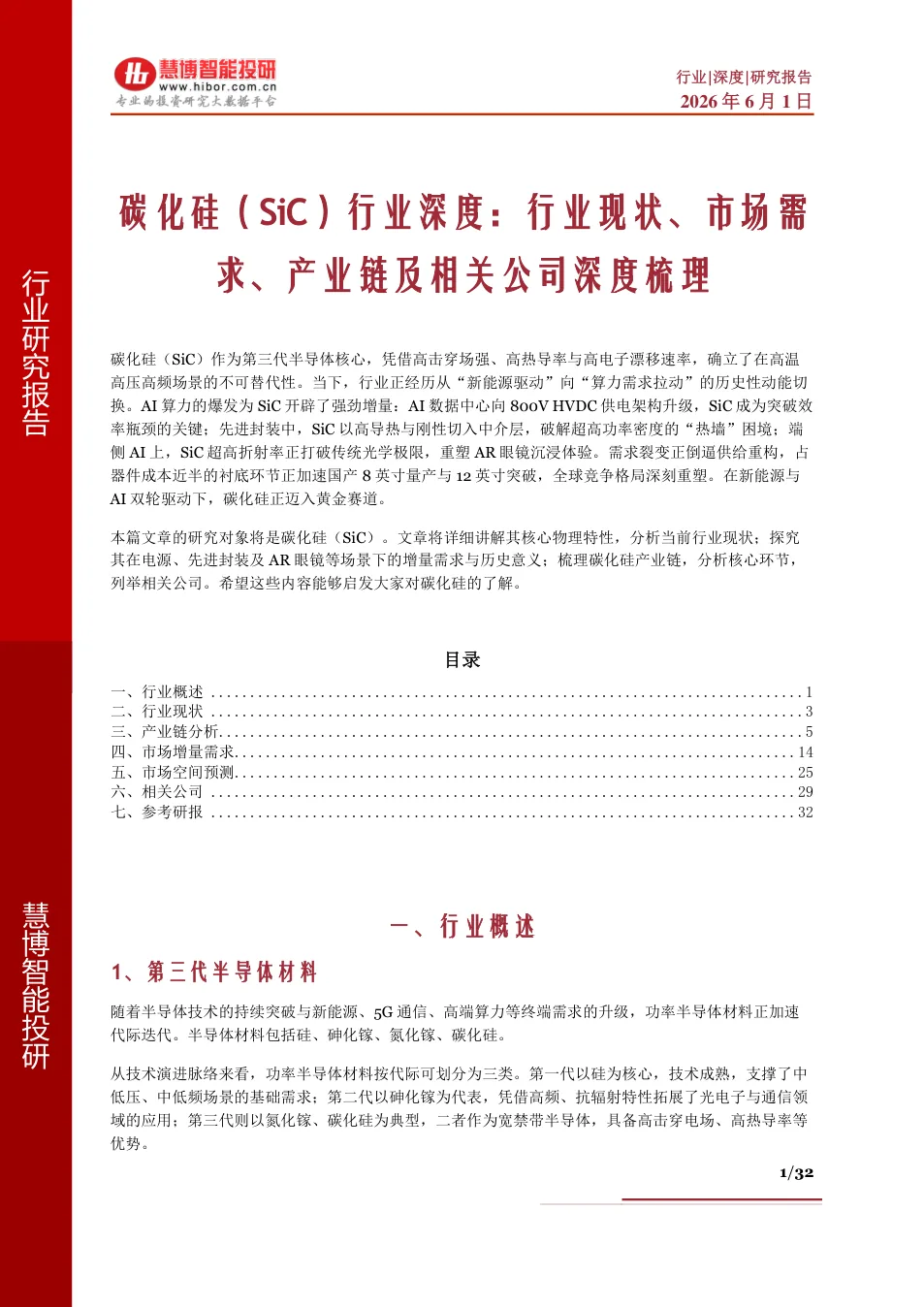

本报告以碳化硅（SiC）为研究对象，系统梳理了其核心物理特性、行业现状、产业链各环节（衬底、外延、器件制造）的技术与市场格局。报告重点分析了SiC在新能源车、光伏等传统应用之外的新增需求，包括AI数据中心800V HVDC供电架构、先进封装中介层、AR眼镜光学波导等场景。同时，报告对市场空间进行了预测，并列举了天岳先进、晶盛机电、芯联集成等产业链相关公司。读者可通过本报告快速把握SiC行业的技术演进方向、需求驱动因素及投资机会。
报告的核心结论
AI算力爆发成为SiC行业新增长引擎
报告指出，AI数据中心向800V HVDC架构升级、先进封装散热需求、AR眼镜光学需求正为SiC开辟强劲增量，推动行业从“新能源驱动”切换至“新能源+算力”双轮驱动。
SiC衬底环节技术壁垒高，国产替代加速
衬底占SiC器件成本47%，晶体生长难度大。中国企业天岳先进、天科合达已实现8英寸量产，并突破12英寸技术，有望在AI需求爆发中抢占主导地位。
车规市场仍有巨大增长空间
数据显示，2025年汽车SiC渗透率不足5%，随着800V高压平台向20万元以下车型渗透，SiC器件成本下行，车规需求预计持续高速增长。
SiC在先进封装中介层应用中具有优势
SiC的高热导率和高刚性可有效解决CoWoS封装中热点温度高、翘曲等问题，尽管工艺成本较高，但在千瓦级AI芯片封装中具备渗透潜力。
报告回答的关键问题
碳化硅为什么是第三代半导体的核心材料？
碳化硅具备高击穿场强（硅的10倍）、高热导率（硅的3倍）、高电子漂移速率等特性，使其在高温、高压、高频场景下具有不可替代性，成为功率半导体和射频器件的理想材料。
AI数据中心如何拉动碳化硅需求？
AI数据中心向800V HVDC高压直流架构升级，SiC器件可满足高压耐压、低开关损耗、高开关频率和高温稳定性的要求，从而提升效率、减小体积。英伟达等厂商已推动2027年规模化商用，带动SiC衬底需求快速增长。
碳化硅在AR眼镜中有什么应用？
SiC凭借超高折射率（约2.6）用于衍射光波导，可实现单层波导80°以上视场角、镜片厚度降至0.3mm，同时硬度高、散热好，适配全天候佩戴。Meta旗舰原型机已采用SiC波导，国产厂商天岳先进等已供货。
国产碳化硅衬底厂商具备哪些优势？
中国企业如天岳先进、晶盛机电已实现8英寸量产，并突破12英寸技术，良率逐步提升。同时海外巨头Wolfspeed经营困难，国产厂商凭借本土化制造、成本控制及政策支持，有望在AI驱动的新需求中占据更大市场份额。
报告中的代表性数据
全球碳化硅市场规模
2024年，同比增长28.13%，数据来源为报告引用。
Wolfspeed 2024年碳化硅衬底市占率
2024年，排名全球第一，中国厂商天科合达和天岳先进分别以17.3%和17.1%位列第二、三名。
2030年AI电源碳化硅衬底需求预测
2030年，仅AI电源一项，基于Citrini报告及乘联数据推算。
以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。
完整报告包含什么
- 碳化硅材料物理特性详解：禁带宽度、击穿场强、热导率、电子漂移速率等核心参数对比分析。
- 全球碳化硅市场全景：2024年市场规模及增长，衬底、外延、器件各细分市场数据。
- 国家政策梳理：从十四五规划到2026年政府工作报告，中央与地方对第三代半导体的支持政策。
- 产业链深度分析：衬底（长晶、切割、研磨抛光）、外延（CVD/MBE/PVT）、器件制造（离子注入、氧化、退火）全流程技术与设备。
- 主要厂商格局：Wolfspeed、天岳先进、天科合达、Coherent等在衬底、外延、器件环节的市占率与竞争动态。
- AI数据中心800V HVDC架构的技术细节：英伟达路线图、SiC器件优势、产业链协同企业。
- 先进封装（CoWoS）中SiC中介层的技术验证与量产进展：台积电需求、良率与成本展望。
- AR眼镜光学方案：SiC衍射光波导与Micro-LED显示的优势，Meta Orion原型机分析。
- 市场空间预测：2030年电源、封装、AR三大场景的SiC衬底需求测算，整体有望突破2000亿元。
- 相关公司深度梳理：天岳先进、晶盛机电、晶升股份、芯联集成、三安光电等企业的业务布局、财务数据与客户进展。
