报告概述

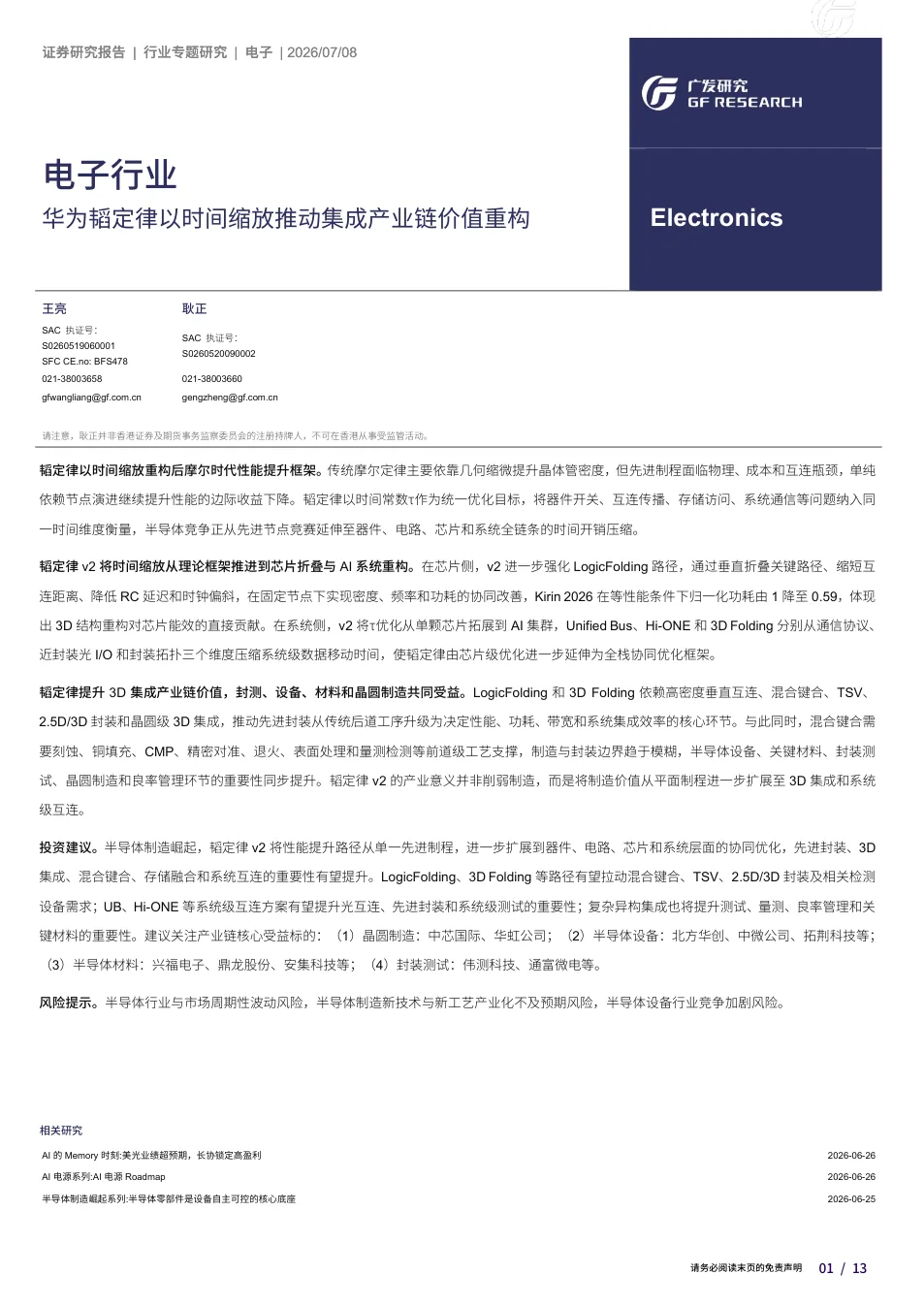

本报告由广发证券电子行业研究团队撰写，聚焦华为提出的韬定律v2理论框架。该理论以时间常数τ作为统一优化目标，将性能提升路径从传统先进制程几何缩放转向器件、电路、芯片和系统全链条的时间开销压缩。报告详细阐述了LogicFolding通过垂直折叠关键路径在固定节点下实现密度、频率与功耗协同改善，以及Unified Bus、Hi-ONE与3D Folding如何将τ优化延伸至AI集群与封装拓扑。同时，报告分析了韬定律对3D集成产业链的重构作用，认为封测、设备、材料和晶圆制造环节均将受益于高密度垂直互连、混合键合、TSV等技术的需求增长，并给出了投资建议和风险提示。读者可通过本报告理解后摩尔时代半导体性能提升的新范式及产业投资机会。

报告的核心结论

韬定律v2以时间常数τ统一优化性能，推动半导体竞争从节点竞赛转向全链条时间压缩。

传统摩尔定律依赖几何缩微提升晶体管密度，但先进制程面临物理、成本和互连瓶颈，边际收益下降。韬定律将器件开关、互连传播、存储访问、系统通信等问题纳入同一时间维度衡量，使半导体竞争从单一节点演进延伸至器件、电路、芯片和系统全链条的时间开销压缩，构建后摩尔时代性能提升新框架。

LogicFolding在固定节点下实现密度、频率和功耗的协同改善，Kirin 2026归一化功耗降至0.59。

v2强化LogicFolding路径，通过垂直折叠关键路径、缩短互连距离、降低RC延迟和时钟偏斜。在同一成熟节点下，Kirin 2026与Kirin 9030 Pro相比，等性能条件下归一化功耗由1降至0.59，面积缩小至0.625，体现出3D结构重构对芯片能效的直接贡献，打开固定节点下性能协同优化空间。

韬定律v2将优化延伸至AI系统，UB、Hi-ONE和3D Folding从协议、光I/O和封装拓扑压缩系统级数据移动时间。

在系统侧，Unified Bus通过统一内存语义压缩AI系统通信时间；Hi-ONE将AI芯片互连从长距离电连接推向近封装光I/O；3D Folding通过垂直集成堆叠Memory、fabric、power和logic，解决2.5D封装中算力N²扩展与资源N扩展不匹配的fan-out困境，使系统级数据移动时间得到全栈协同优化。

报告回答的关键问题

华为韬定律如何突破传统摩尔定律的瓶颈？

传统摩尔定律主要依靠几何缩微提升晶体管密度，但先进制程面临物理、成本和互连瓶颈，边际收益下降。华为韬定律以时间常数τ作为统一优化目标，将器件开关、互连传播、存储访问、系统通信等问题纳入同一时间维度衡量，使半导体竞争从先进节点竞赛延伸至器件、电路、芯片和系统全链条的时间开销压缩，为后摩尔时代性能提升提供了新框架。

LogicFolding技术如何影响芯片性能与功耗？

LogicFolding通过垂直折叠关键路径、缩短互连距离，在固定节点下实现密度、频率和功耗的协同改善。报告以Kirin 2026为例，在同一成熟节点下，该技术使等性能条件下归一化功耗由1降至0.59，面积缩小至0.625，同时推动性能核频率从3.1GHz向4GHz迈进，显著提升了芯片能效。

韬定律v2将哪些系统级技术纳入优化？

韬定律v2将τ优化从单颗芯片拓展到AI集群，通过Unified Bus统一内存语义压缩通信时间，Hi-ONE把AI芯片互连从长距离电连接推向近封装光I/O，以及3D Folding通过垂直集成解决2.5D封装中算力与资源扩展不匹配问题。三者分别从通信协议、光互连和封装拓扑三个维度压缩系统级数据移动时间，形成全栈协同优化框架。

报告中的代表性数据

0.59（归一化功耗）

Kirin 2026等性能功耗下降比例

2026年，在同一成熟节点下，Kirin 2026通过LogicFolding实现等性能归一化功耗由1降至0.59，较Kirin 9030 Pro下降41%，电压从1.1V降至0.9V，频率从2.75GHz调整至2.5GHz。

0.625（归一化面积）

Kirin 2026面积缩小比例

2026年，在同一成熟节点下，Kirin 2026通过LogicFolding实现归一化面积由1降至0.625，功率密度由1降至0.944。

以上数据根据报告摘要整理，具体统计口径和数值请以完整报告原文为准。

完整报告包含什么

  • 完整市场数据与趋势图表：包含以tau Scaling为框架的图表，展示晶体管、电路、芯片和系统各层级优化方法，以及LogicFolding、3D Folding等技术路线图。
  • Kirin系列芯片性能演进数据：呈现Kirin 9000s至Kirin 2028各代芯片的频率、架构、状态等详细参数表，直观展示LogicFolding带来的性能提升路径。
  • 先进封装市场扩张驱动分析：基于Yole等数据源，展示HBM、硅中介层、3D SoC和混合键合等驱动高端性能封装市场扩张的图表。
  • SoIC与混合键合技术细节：包含TSMC SoIC的键合间距缩小趋势图、混合键合工艺流程（刻蚀、铜填充、CMP、对准、退火等）的说明。
  • Unified Bus与Hi-ONE技术说明：详细阐述Unified Bus统一内存语义以及Hi-ONE近封装光I/O的技术原理和系统级效果。
  • 3D Folding解决fan-out困境的详细分析：以表格形式对比传统2.5D封装瓶颈与3D Folding对应方案，展示N² parity恢复的原理。
  • 产业链受益标的分析：包含晶圆制造、半导体设备、材料、封装测试等领域的具体公司推荐列表及逻辑。
  • 风险提示与免责声明：包含半导体周期性波动、新技术产业化不及预期、行业竞争加剧等风险因素的完整论述。

本页内容由川海智库整理，用于帮助读者快速了解报告主题、核心观点和主要内容。由于报告量大、人工能力有限，部分观点、数据、统计口径或表述可能存在偏差，具体内容请以完整报告原文为准。
